1. Le support flexible solaire photovoltaïque est à installer des panneaux photovoltaïques Sur des rangées de câbles en acier, les deux extrémités de ces câbles sont reliées par des supports rigides. Parallèlement, afin de réduire le moment de flexion des supports supérieurs aux deux extrémités, des câbles de tension externes ou des supports diagonaux rigides internes sont généralement utilisés aux deux extrémités. En tant qu'élément porteur principal, le câble (toron d'acier) présente une grande flexibilité, un poids léger et une rigidité élevée. La précontrainte lui confère une rigidité suffisante. La structure du câble présente les caractéristiques suivantes : 1) Il ne supporte que la tension, et non la pression. 2) La rigidité du câble provient principalement de sa rigidité géométrique, principalement assurée par la précontrainte. 3) L'état de tension présente des caractéristiques linéaires, tandis que les autres états présentent des caractéristiques non linéaires. 4) Le câble produit une relaxation et une perte de contrainte.

2. Avantages des supports flexibles En raison des caractéristiques de la tension principale du câble, sa résistance matérielle peut être pleinement exercée et la solaire photovoltaïque flexible Le support est devenu le premier choix des concepteurs. 1) La portée est grande et la plage de portée est flexible et réglable. 2) Maximiser l'utilisation de l'espace terrestre. 3) Le mode de fonctionnement est flexible, les performances de ventilation sont bonnes et l'efficacité de la production d'énergie est élevée. 4) Comparé au support photovoltaïque traditionnel, le support photovoltaïque flexible a une meilleure résistance aux fissures. 5) La quantité d'acier utilisée est faible, la charge portante est faible et le coût est faible. 6) Les exigences de fondation du site sont faibles et la pré-installation est solide, ce qui réduit considérablement la période de construction.

3. Champ d'application du support flexible. Flexible et ajustable, le support flexible solaire présente un faible encombrement, ce qui lui confère un large éventail d'applications. Il est adapté aux terrains complexes tels que les vasières, les étangs de pêche, les stations d'épuration, les montagnes complexes, les pentes arides et les bassins. Compte tenu de la forte volonté du pays de promouvoir la complémentarité entre pêche et photovoltaïque, et agriculture et photovoltaïque, les supports photovoltaïques flexibles offrent de vastes perspectives d'application.

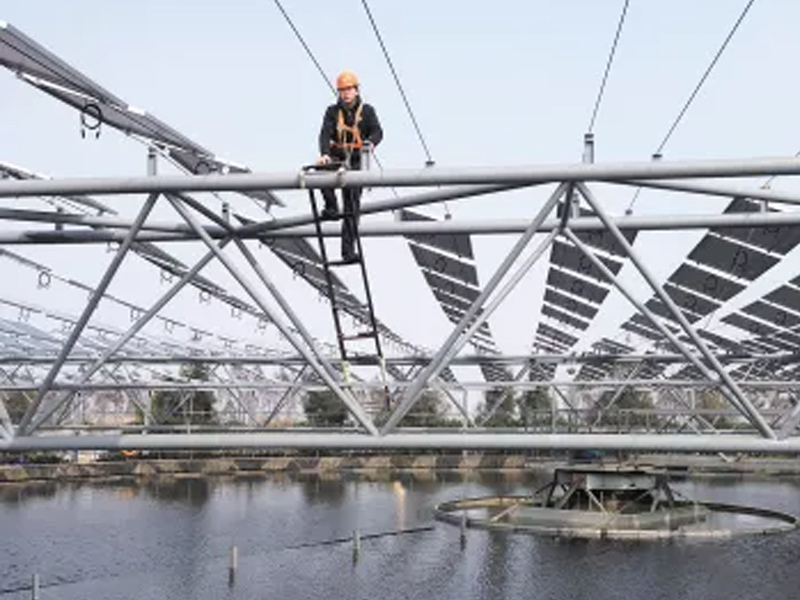

4. Système de structure de support flexible Le système de support photovoltaïque flexible se divise en deux parties : le système flexible et le système de support. Le système flexible est composé de câbles de suspension précontraints, de câbles de stabilisation, de fixations de composants, de modules photovoltaïques, etc. ; le système de support est composé de fondations (y compris les fondations indépendantes et les fondations sur pieux), de poteaux et de poutres en acier, ainsi que de systèmes de support (y compris les haubans et les supports diagonaux). Selon les caractéristiques de force du support solaire photovoltaïque, des haubans diagonaux (câbles) et des supports diagonaux sont généralement placés de chaque côté. Lorsque les modules photovoltaïques sont soumis à la charge du vent ou de la neige, le câble se déforme, le poteau en acier résiste à la force verticale, et le hauban ou le support diagonal résiste à la force horizontale. Pour la centrale photovoltaïque d'une station d'épuration, en raison de sa portée relativement importante, une ferme en acier est généralement placée entre le poteau en acier et le poteau central afin de réduire la portée et donc la déflexion. Pour les terrains complexes sur les flancs de collines, des haubans (torons en acier) sont généralement installés en fonction de la pente de la montagne, puis des modules photovoltaïques sont posés, ce qui non seulement utilise les conditions topographiques naturelles, mais permet également d'obtenir des effets esthétiques.
