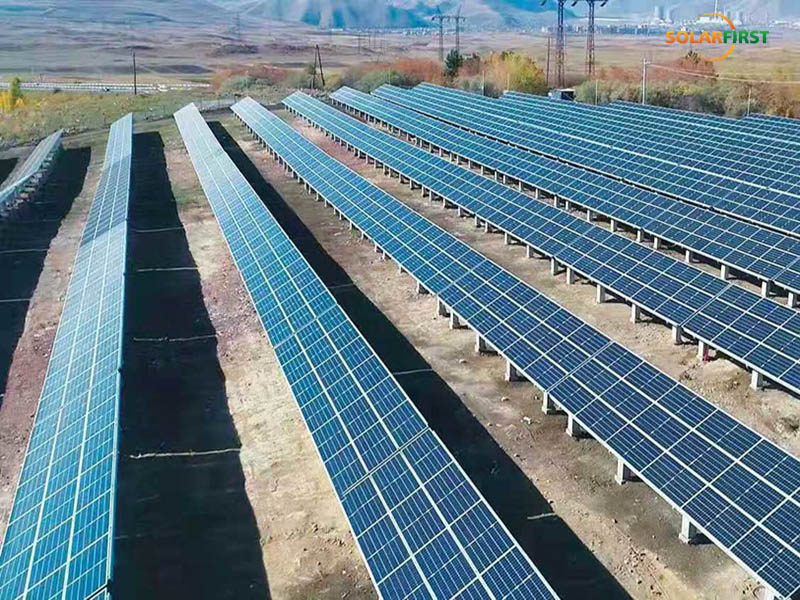

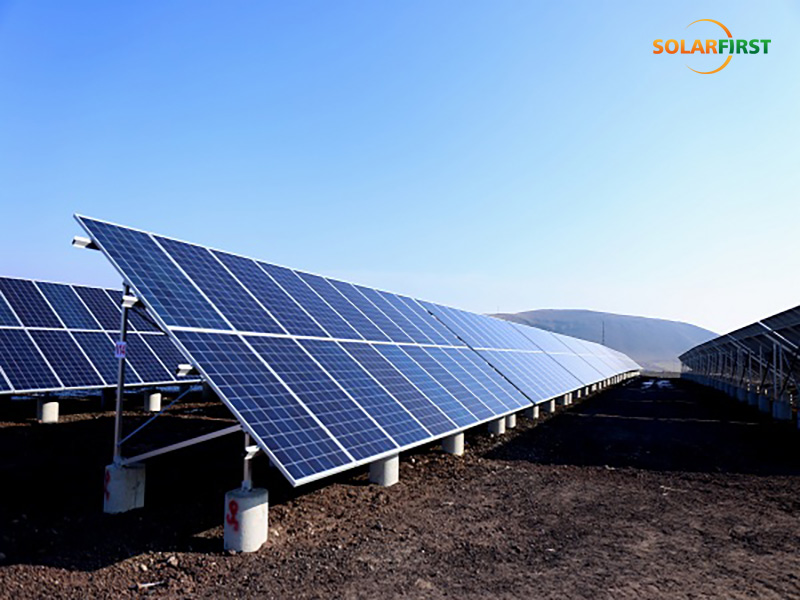

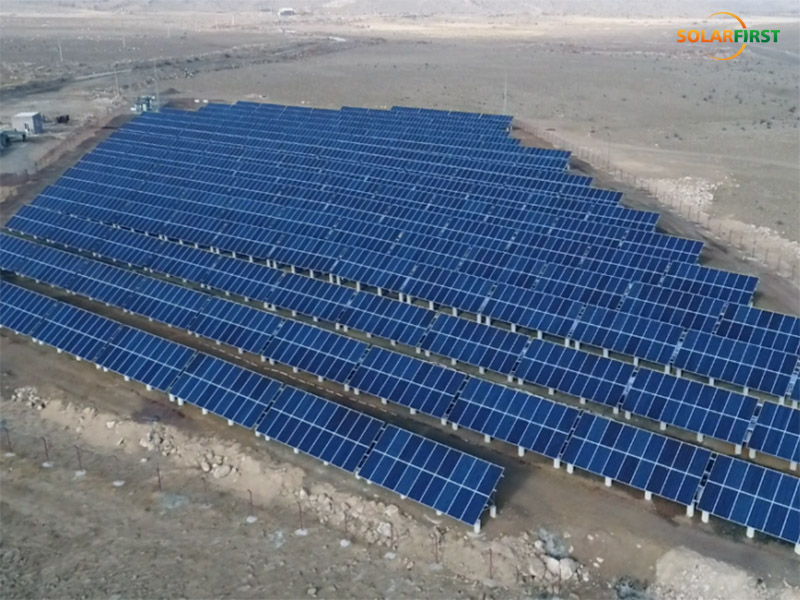

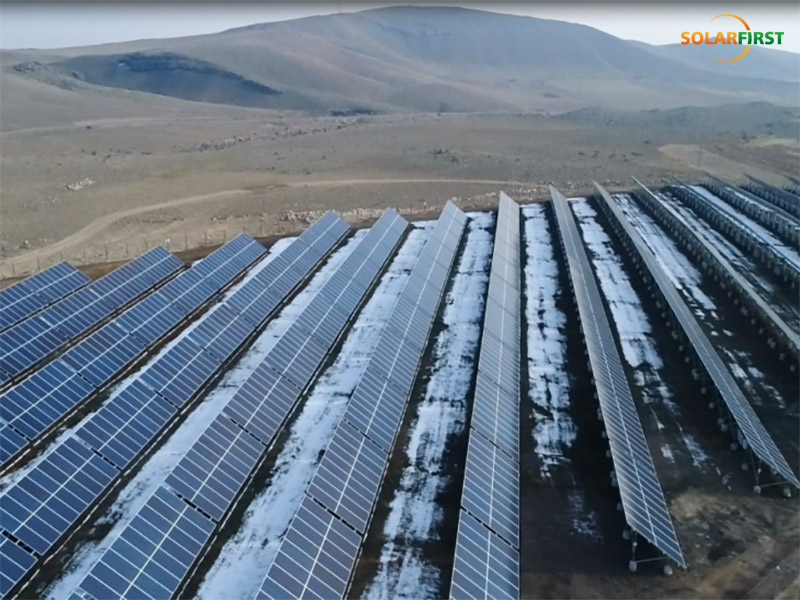

Système de montage au sol solaire Ce système est destiné aux grandes centrales solaires commerciales des services publics. Il s'agit d'un système monocolonne adapté aux modules avec ou sans cadre.
Paiement:
T/TOrigine du produit:
Xiamen ChinaPort d'expédition:
XiamenDelai:
2 weeks
SolFirsTech description du produit:
1. Aperçu

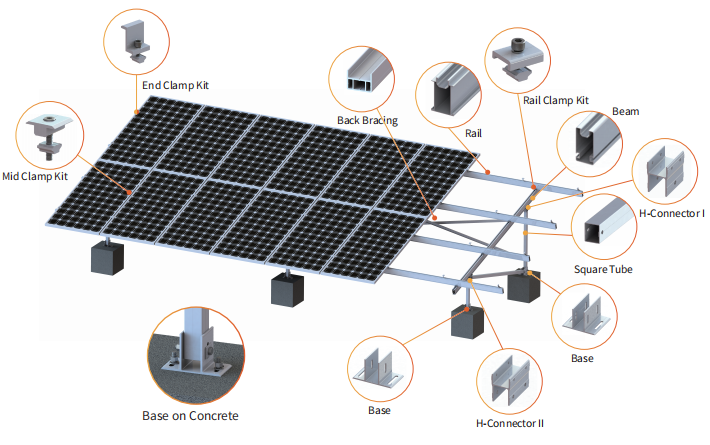

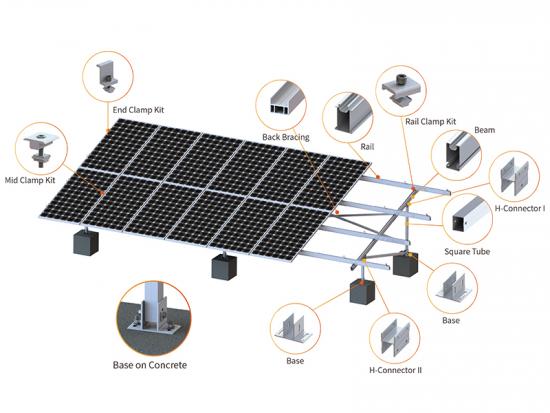

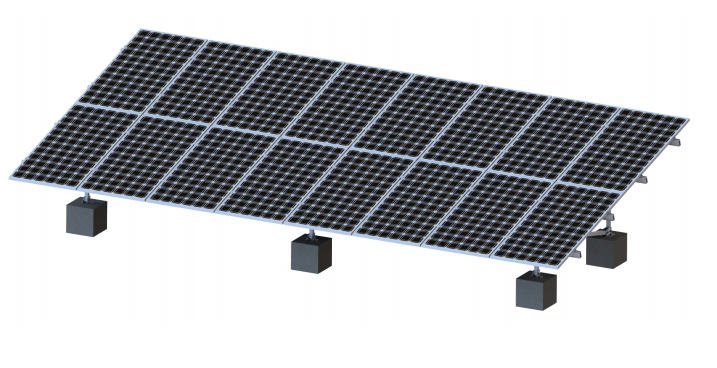

Système de montage solaire au sol Ce produit a été développé pour le montage de systèmes photovoltaïques en plein champ. Sa stabilité et sa sécurité sont conformes aux normes internationales de mécanique des structures et de construction. Système de montage au sol peut être installé sur les différentes solutions de fondation, comme le béton avec boulon pré-enterré, enterré directement et vis de terre . Ce produit est composé d'acier galvanisé à chaud et d'un alliage d'aluminium anodisé, offrant une excellente résistance à la corrosion et convenant à une utilisation en extérieur. Selon les besoins, le système peut être conçu et personnalisé en usine, évitant ainsi les soudures et les découpes sur place, vous permettant ainsi de gagner du temps et de l'argent.
2. Caractéristiques
1). Installation facile :
Planification et usinage en usine pour un gain de temps et d'argent.
2). Grande flexibilité :
Le réseau au sol peut être planifié du kilowatt au mégawatt.
3). Stabilité et sécurité :
Concevoir et vérifier la structure selon la mécanique des structures et les lois de construction.
4). Excellente durée :
Pour une utilisation en extérieur, tous les matériaux sélectionnés avec une protection anticorrosion de haute qualité.
3. Paramètre technique principal
| Lieu d'installation : | Champ ouvert |
| Angle d'inclinaison : | 10 à 60 degrés |
| Hauteur du bâtiment : | jusqu'à 20 m |
| Résistance maximale au vent : | jusqu'à 60 m/s |
| Charge de neige : | jusqu'à 1,4 KN/m2 |
| Normes : | GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50429-2007 |
| Matériel: | Alliage d'aluminium de haute qualité, acier inoxydable, acier galvanisé |
| Solution de fondation : | Béton avec boulon pré-enterré, enterré directement, vis de terre, etc. |
| Couleur: | Naturel ou facultatif |
| Anticorrosif : | Anodisé, galvanisé à chaud |
| Garantie: | 10 ans |
| Durée: | Plus de 20 ans |
4. Application
Facile à installer --- La conception simple et les composants pré-assemblés garantissent une installation rapide et facile.

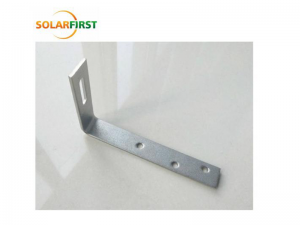

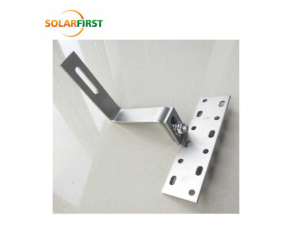

SolFirsTech Système de montage sur toit est largement utilisé pour le système de montage solaire sur toit commercial et résidentiel, installation rapide et économie de main-d'œuvre.
SolFirsTech Systèmes de montage pour abris de voiture en aluminium se spécialise dans la fabrication et la conception pour répondre aux besoins de diverses installations de montage sur poteau.
Traqueur horizontal à axe unique
Lampadaire solaire intégré tout-en-un, conception tout-en-un, facile à installer. Éclairage extérieur étanche.
Détails techniques Description de la conception : Cette solution est applicable sur un toit au sol ou en béton avec une faible inclinaison. Structure légère, forte résistance, bonne flexibilité. Installation Sol / Toiture en béton Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison 0~60° Normes UN GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Les vérandas photovoltaïques de la série SolFirsTechPVROOM sont construites avec du verre trempé et une structure métallique. Elles offrent des fonctions de production d'électricité, de protection contre le vent, la neige, l'eau et la transmission lumineuse. Cette série se distingue par sa structure compacte, son esthétique élégante et sa grande adaptabilité à la plupart des sites. Verre trempé + structure métallique + photovoltaïque solaire, une substitution écologique à la véranda traditionnelle.
SolFirsTech M ici R ail C lèvre L ock est bien accueilli par les clients et est largement appliqué dans nos projets de toits malaisiens. SolFirsTech M ici R ail C lèvre L ock utilisé en Malaisie 4 MW Toit . Projet est fait de AL6005-T5 et SUS304 boulons et est verrouillé directement sur le toit en métal. Fin C lampe K c'est et M identifiant C lampe K c'est sont placés au-dessus du C lèvre L ock s pour fixer solidement les panneaux solaires.
Vis de terre Acier au carbone Q235 avec revêtement HDG > 80 μm, excellente résistance à la corrosion. Solutions sur mesure disponibles. DESSIN
Caractéristiques ·Réserver l'interface de la station de base 5G pour les équipements de communication 5G ·Éclairage intelligent, prend en charge les interrupteurs à distance, la gradation, la synchronisation, etc. ·Caméra haute définition intégrée, les utilisateurs peuvent surveiller à distance l'image de la route via un téléphone portable ou un PC ·Le lampadaire est équipé d'un équipement de point d'accès WIFI et les utilisateurs environnants peut se connecter au point d'accès WIFI pour naviguer sur Internet ·Haut-parleurs de diffusion intégrés, prise en charge de la transmission audio à distance pour l'interphone à distance ·Intégré une variété de capteurs météorologiques pour la surveillance de l'environnement ·Équipé d'un écran LED extérieur, prend en charge l'envoi d'informations à distance, afficher des informations météorologiques en temps réel, des informations publicitaires, etc. ·Avec fonction d'alarme à un bouton, signalez rapidement les informations d'accident et déverrouillage intelligent ·Déverrouillage intelligent Application ·Parc de haute technologie ·Zone touristique pittoresque ·Parc place ·Quartier commercial Paramètres du système lampadaire La hauteur du poteau est de 4 à 13 mètres, matériau : acier Q235 de haute qualité ; procédé : galvanisé à chaud à l'intérieur et à l'extérieur, revêtement de surface en poudre de polyester ; niveau de protection : IP65 lumières LED Puissance : 40 W ~ 150 W ; tension de fonctionnement : AC 220 V/50 Hz ; température de couleur : lumière blanche 4 000 ~ 5 500 K ; niveau de protection : IP67 Caméra de sécurité Machine à boule PTZ haute vitesse extérieure de 2/4 million ; prend en charge la sortie à fréquence d'images élevée 1080p@60fps, 960p@60fos, 720p@60fos ; prend en charge la rotation horizontale à 360°, la direction verticale -15°-90°; protection contre la foudre, anti-surtension; degré de protection contre l'eau : IP66 Diffusion numérique Puissance : 20 W ~ 40 W ; niveau de protection : IP65 Alarme à un bouton Prise en charge de l'interface RJ45/protocole UDP/TCP/RTP ; échantillonnage audio : 8 kHz ~ 441 kHz Communiqué d'information LED Écran d'affichage extérieur ; taille : 480*960/512*1024/640*1280mm (en option) ; densité de pixels : 128pix*256pi k ; niveau de luminosité : ≥5000cd/m ; taux de rafraîchissement : >1920Hz ; interface réseau RJ45 ; tension de fonctionnement : AC220V/50Hz ; indice de protection contre l'eau : IP65 Surveillance environnementale Gamme de particules PM2,5/PM10 : 0,3~1,0/1,0~2,5/2,5-10 um ; plage de mesure : 0~999 ug/m³ ; précision ± 0,1 µg Dioxyde de carbone ; plage efficace : 3 000 à 5 000 ppm, précision : ± (50 ppm + 5 % Fs) ; résolution : 1 ppm Bruit : 30 à 110 dB, ± 3 % Fs Surveillance météorologique Température de l'air : -20℃~90℃ ; résolution : 0,1℃ Pression atmosphérique : plage de mesure 1~110kPa Intensité lumineuse : 0~200000Lux ; résolution : 1Lux Vitesse du vent : vent initial 0,4~0,8 m/s, résolution 0,1 m/s ; direction du vent : 360°, vitesse dynamique ≤ 0,5 m/s Direction du vent : plage : 0-360°, précision : terre 3°, résolution : 1°, vitesse du vent de départ : ≤0,5 m/s Contrôle d'économie d'énergie pour lampe LED unique Surveillance d'une seule lampe : tension AC0~500V, courant AC0~80A, contrôle de sortie : AC200V/10A ; tension, courant, puissance, collecte du facteur de puissance ; interface de gradation : DC0~10V ; alarme de panne d'éclairage éteint Pile de chargement Charge AC 220 V/50 Hz ; puissance 7 kW ; paiement par carte de crédit ou WeChat Équipements réseau Micro station de base 5G, antenne : interface 64 antennes ; largeur de canal : 20/40/50/60/80/100 MHz Point d'accès sans fil (Wifi) : couverture de 100 mètres à 300 mètres, norme de transmission : 802.11a, 802., double bande simultanée 2.4G, pare-feu intégré Client mobile Application mobile Accessoires pour cordon d'alimentation Câble d'alimentation carré tripolaire isolé en caoutchouc standard national YZ3 mm x 2,5 mm ; disjoncteur 3P/63, etc.
Meilleure configuration, installation rapide, SolFirsTech PV Système de montage lesté grâce à des ballasts ajoutés pour fournir un système sans pénétration. aucun problème de fuite et économiser les coûts de main-d'œuvre.
Caractéristiques ·Intégration photovoltaïque au bâtiment, belle apparence ·Excellente combinaison avec des modules photovoltaïques pour carport avec une bonne production d'énergie ·La production d’énergie photovoltaïque est économe en énergie et respectueuse de l’environnement ·Pas d'émissions, pas de bruit, pas de pollution ·Peut fournir de l'électricité au réseau, gagner des factures grâce à l'énergie solaire Application ·Usine ·Station balnéaire ·Bâtiment commercial ·Centre de conférences ·Immeuble de bureaux ·Parking à ciel ouvert ·Hôtel Paramètres du système Puissance du système 21,45 kW Puissance des panneaux solaires 550 W Nombre de panneaux solaires 39 片 Câble photovoltaïque CC 1 ENSEMBLE connecteur MC4 1 ENSEMBLE Puissance de sortie nominale de l'onduleur 20 kW Puissance apparente de sortie maximale 22 kVA Tension nominale du réseau 3/N/PE, 400 V Fréquence nominale du réseau 50 Hz Efficacité maximale 98,60% Protection contre l'effet d'île OUI Protection de connexion inverse CC OUI Protection contre les courts-circuits CA OUI Protection contre les courants de fuite OUI Niveau de protection contre les intrusions IP66 Température de fonctionnement -25~+60°C Méthode de refroidissement Refroidissement naturel Altitude maximale de travail 4 km Communication 4G (en option)/WiFi (en option) Câble à âme en cuivre de sortie CA 1 ENSEMBLE Boîte de distribution 1 ENSEMBLE Pile de chargement 2 ensembles de piles de charge CC intégrées de 120 kW Tension d'entrée et de sortie de la pile de charge Tension d'entrée : 380 Vca Tension de sortie : 200-1000 V Matériel auxiliaire 1 ENSEMBLE Type de montage photovoltaïque Montage en aluminium/acier au carbone (un jeu)
