Le solaire d'abord Toit en ballast Support de montage Convient à la plupart des types de toitures, avec différents crochets. Grâce à son rail et son module innovants, le support pour toiture en tuiles permet une installation nettement plus rapide et plus simple.
Numéro d'article:
SF-RM-001Paiement:
L/C, T/T, D/P, Western Union, PaypalOrigine du produit:
Fujian, ChinaCouleur:
NormalPort d'expédition:
XiamenDelai:

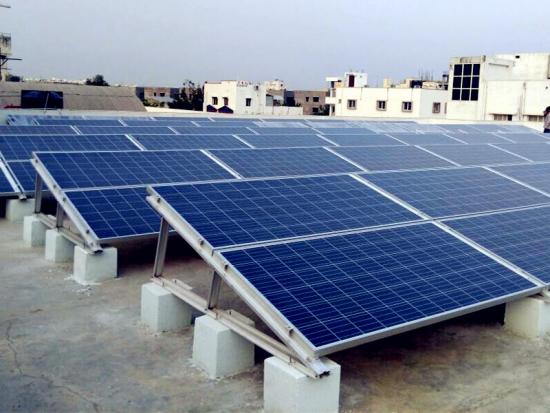

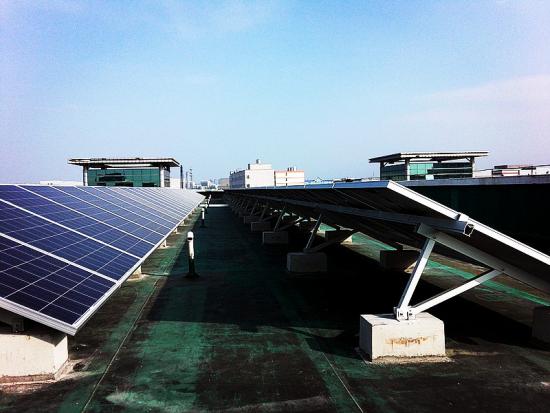

within 15-30 working daysSupport de montage solaire pour ballast de toit plat, fondation en béton
Caractéristiques:
|
Type de monture |
Supports de montage sur toit pour panneaux solaires à ballast |
|
Site d'installation |
Terrain ouvert et toit plat |
|
Panneaux |
Panneau solaire pour toutes tailles |
|
Direction des composants |
Horizontal |
|
Dégagement du toit |
Environ 50 mm |
|
Charge de vent |
Jusqu'à 130 mph (60 m/s) |
|
Charge de neige |
Jusqu'à 30pSolFirsTech (1,4KN/m2) |
|
Matériel |
Alliage d'aluminium et acier inoxydable 304 |
|
Garantie |
10 ans |
Avantages :

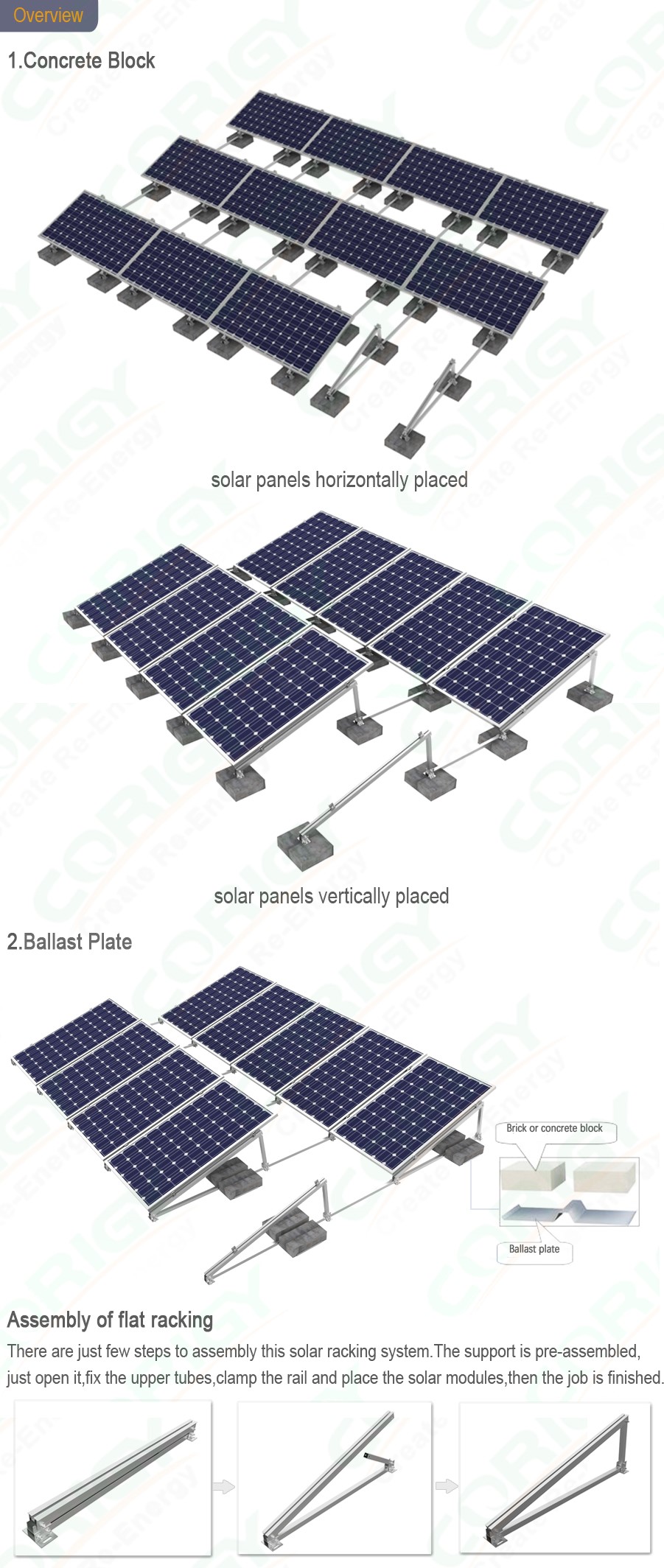

1. Installation rapide
Le support est pré-assemblé. Il suffit de l'ouvrir et de fixer le rail. L'installation se fait en quatre étapes. De plus, le module inclinable peut être inséré dans le rail extrudé depuis n'importe quel emplacement et peut être pré-assemblé en hauteur à l'aide d'une pince. Tout cela réduit le temps et le coût d'installation.
2. Longue durée de vie
---Tous les composants de la structure de montage sont fabriqués en acier inoxydable de haute qualité et en alliage d'aluminium anodisé, leur haute résistance à la corrosion et ils sont conçus pour une durée de vie de 25 ans et bénéficient d'une garantie de 10 ans.
3. Flexibilité d'installation
----Ces systèmes de montage solaire s'adaptent à la plupart des panneaux solaires disponibles dans le commerce et à divers types de toits, et ils peuvent facilement évoluer des petites aux grandes installations de plusieurs mégawatts.
Catégorie de produits
Meilleure configuration, installation rapide, SolFirsTech PV Système de montage lesté grâce à des ballasts ajoutés pour fournir un système sans pénétration. aucun problème de fuite et économiser les coûts de main-d'œuvre.
Détails techniques Description de la conception : Cette solution offre une installation rapide avec un minimum de composants . Sa structure est légère avec une grande résistance et une bonne flexibilité. Installation Sol / Toiture en béton Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m 2 Angle d'inclinaison 10° , 15° , 20° Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 / Acier galvanisé à chaud Garantie 10 Années de garantie
Caractéristiques et caractéristiques Grande adaptabilité Grande adaptabilité Adaptabilité de la différence de gradient aux terrains accidentés dans la direction NS jusqu'à 15 % Haute stabilité L'entraînement multipoint augmente considérablement la résistance à la torsion du vent et la vitesse critique du vent Compatibilité Compatible avec les modules solaires à cellules 182/210 mm Accessibilité Sans obstacle parmi les trackers indépendants, facile à construire et à entretenir Fiabilité Le système de contrôle indépendant permet de surveiller le fonctionnement, de détecter les points de défaut à temps et de réduire les pertes de puissance de sortie Suivi intelligent Ajustez l'angle d'inclinaison de manière intelligente et opportune en fonction du terrain et des données météorologiques pour augmenter la puissance de sortie. Conception raisonnable La stabilité est assurée par une conception structurelle exclusive et un test rigoureux en soufflerie Structure du tracker Technologie de suivi Tracker à axe unique horizontal Tension du système 1000V/1500V Portée de suivi ±45° Vitesse du vent de travail 18 m/s (personnalisable) Vitesse maximale du vent 45 m/s (ASCE 7-10) Modules par tracker ≤120 modules (personnalisables) Principaux matériaux Acier galvanisé à chaud Q235B/Q355B, revêtu de Zn-AI-Mg Épaisseur moyenne du revêtement ≥ 65 microns Système d'entraînement Entraînement de rotation / Actionneur linéaire Type de fondation Pieu coulé en place / Pieu en acier Système de contrôle Système de contrôle MCU Mode de suivi Contrôle du temps en boucle fermée + GPS Précision du suivi
Pinces de toit SolFirsTech-RC Détails techniques Installation Toiture en métal Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m ² Angle d'inclinaison Parallèle à la surface du toit Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Étapes d'installation Détails techniques Description de la conception : Cette solution permet aux panneaux solaires de produire de l'énergie à partir de la lumière du soleil, tandis que sa structure inférieure offre un environnement de croissance approprié pour les cultures, les champignons comestibles et le bétail. Installation Sol Fondation Vis de terre / Béton Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie Référence du projet
Système solaire de toit en étain comprenant des pieds en L, des rails, des connecteurs de rail, etc. Nous pouvons fournir une conception gratuite du système de toiture complet.
Site d'installation Toit Taper Non réglable Taille Personnalisé Couleur Nature Matériel SUS304 Certification ISO9001 Garantie Durée de vie de 10 ans et 20 ans
Caractéristiques · Forte capacité de compensation de puissance réactive, plage réglable du facteur de puissance ± 0,8 · Plusieurs méthodes de communication sont flexibles et optionnelles (RS485, Ethernet, GPRS/Wi-Fi) · Prise en charge de la mise à niveau à distance · Avec la réparation PID, améliorez les performances du module · Équipé d'un interrupteur CA et CC, la maintenance est plus sûre et plus pratique · Sélection à 100 % de composants de renommée mondiale, longue durée de vie Application ·Distribué · R oufs · Hôtels · Usines · Centres de villégiature · Bâtiments commerciaux · Centres de conférence · Immeubles de bureaux Puissance du système 40 KW 50 KW 60 KW 80 kW 100 kW Puissance des panneaux solaires 400 W 420 W 450 W 450 W 450 W Nombre de panneaux solaires 100 pièces 120 pièces 134 pièces 178 pièces 222 pièces Câble photovoltaïque CC 1 ENSEMBLE connecteur MC4 1 ENSEMBLE Puissance de sortie nominale de l'onduleur 33 kW 40 kW 50 kW 70 kW 80 kW Puissance apparente de sortie maximale 36,3 kVA 44 kVA 55 kVA 77 kVA 88 kVA Tension nominale du réseau 3/N/PE, 400 V Plage de tension du réseau 2 70- 480 V courant alternatif Fréquence nominale du réseau 50 Hz Plage de fréquences du réseau 45-65 Hz Efficacité maximale 98. 60% Protection contre l'effet d'île OUI Protection de connexion inverse CC OUI Protection contre les courts-circuits CA OUI Protection contre les courants de fuite OUI Niveau de protection contre les intrusions IP66 Température de fonctionnement Système Méthode de refroidissement Refroidissement naturel Altitude maximale de travail -25～+60℃ Communication 4G (en option)/WiFi (en option) Câble à âme en cuivre de sortie CA 1 ENSEMBLE Boîte de distribution 1 ENSEMBLE Matériel auxiliaire 1 ENSEMBLE Type de montage photovoltaïque Montage en aluminium/acier au carbone (un jeu)
Caractéristiques et fonctionnalités Haute capacité Tous les deux trackers sont reliés pour un maximum de 4 chaînes de modules (120 pièces) Compatibilité Compatible avec les modules solaires à cellules 182/210 mm Haute stabilité Être équipé d'un amortisseur pour réduire la résonance dans des environnements extrêmes Fiabilité Le système de contrôle indépendant permet de surveiller le fonctionnement, de détecter les points de défaut à temps et de réduire les pertes de puissance de sortie Suivi intelligent Ajustez l'angle d'inclinaison de manière intelligente et opportune en fonction du terrain et des données météorologiques pour augmenter la puissance de sortie. Conception raisonnable La stabilité est assurée par une conception structurelle exclusive et un test rigoureux en soufflerie Structure du tracker Technologie de suivi Tracker à axe unique horizontal Tension du système 1000V/1500V Portée de suivi ±50° Vitesse du vent de travail 18 m/s (personnalisable) Vitesse maximale du vent 45 m/s (ASCE7-10) Vitesse maximale du vent
Caractéristiques · Adoptez la technologie de détection intelligente par radar à micro-ondes, ajustez la luminosité de la lumière en fonction de l'objet en mouvement, conception humanisée et plus d'économie d'énergie ·Adopter une technologie de régulation de puissance intelligente ·Système de contrôle par micro-ordinateur intégré, contrôle intelligent de la charge et de la décharge, modes de fonctionnement multiples, fonctionnement efficace du système et économie d'énergie ·Le mât d'éclairage amovible est facile à installer et à transporter Application ·Jardin ·Place ·Quartier résidentiel Paramètres du système Puissance des panneaux solaires 48 W ± 15 % Type de batterie Batteries au plomb-acide Capacité de la batterie Batterie 12 V/80 Ah Puissance totale de la source lumineuse 21W Température de couleur de la lumière principale 3000K 〜 6000K Plage de température applicable 20°C 〜 55°C Hauteur de la lampe entière 4,3 m Résistance au vent 27 m/s (niveau de vent 10) Jours de pluie 5 à 7 jours
Système de montage au sol solaire Ce système est destiné aux grandes centrales solaires commerciales des services publics. Il s'agit d'un système monocolonne adapté aux modules avec ou sans cadre.
Les vis de fixation sont largement utilisées comme base pour les systèmes de montage solaire. Galvanisées et durables, elles résistent à la rouille et à la corrosion. Différents types de vis sont disponibles pour répondre à différents besoins. Nous acceptons les produits personnalisés et les consultations.
