Avec la mise en œuvre de politiques locales de stockage d'énergie et d'incitations au stockage d'énergie en Chine, les praticiens du photovoltaïque ont progressivement commencé à parler de systèmes de stockage optique + plutôt que de systèmes PV +. Cet article présente plusieurs types courants de systèmes PV +.

1. Stockage photovoltaïque + pile de recharge

Avec l'application de systèmes de stockage d'énergie photovoltaïque et la popularité des véhicules électriques, la combinaison de ces deux a reçu beaucoup d'attention.

1 Stockage optique domestique + pile de charge

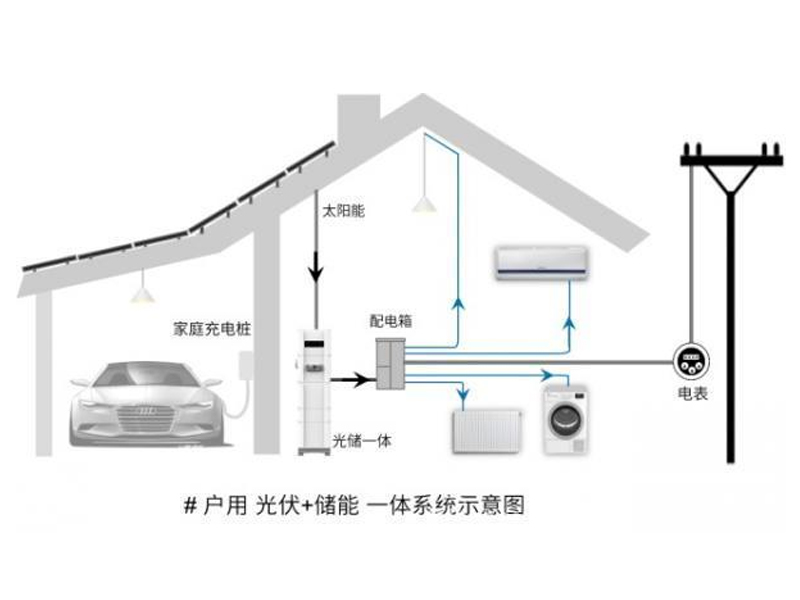

Schéma du système de stockage optique domestique + système de borne de recharge

Logique de fonctionnement : le système photovoltaïque donne la priorité à la charge du foyer. En cas de surplus, il recharge la voiture lorsqu'il est connecté à une voiture électrique et la batterie de stockage lorsqu'il n'est pas connecté à une voiture. Une fois complètement chargée, l'électricité peut être revendue au réseau. Si elle n'est pas autorisée, l'application mobile permet de la désactiver. La nuit, la batterie de stockage est déchargée pour alimenter la charge du foyer. En cas de panne de courant, le système photovoltaïque et les batteries alimentent uniquement la charge hors réseau.

2. Carport photovoltaïque

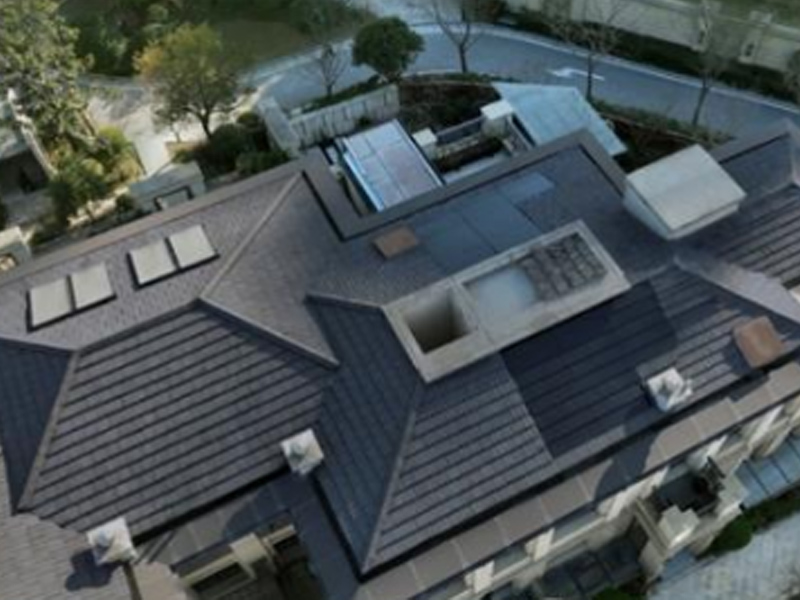

Projet d'intégration photovoltaïque du bâtiment de la villa Sunrise Tile de Suzhou Zhengrong Guoling

Le projet a une superficie de toit de 108 m2, avec 41 tuiles Sunrise installées sur les pentes nord et sud, et un système PV de 3,7 kW ; matériaux de construction photovoltaïques de la série Goodway Sunrise + machine tout-en-un de stockage d'énergie monophasée GW5048-ESA + plate-forme de gestion intelligente de l'énergie - le projet utilise Goodway Le projet adopte la solution d'alimentation totale de Goodway, le système est auto-générateur et auto-utilisant, et est intégré au système de distribution d'origine.

2. Stockage photovoltaïque + PV communautaire

Le photovoltaïque communautaire est actuellement utilisé dans de nombreuses applications à l’étranger. L’exemple suivant est un projet de stockage photovoltaïque communautaire en Alabama, aux États-Unis.

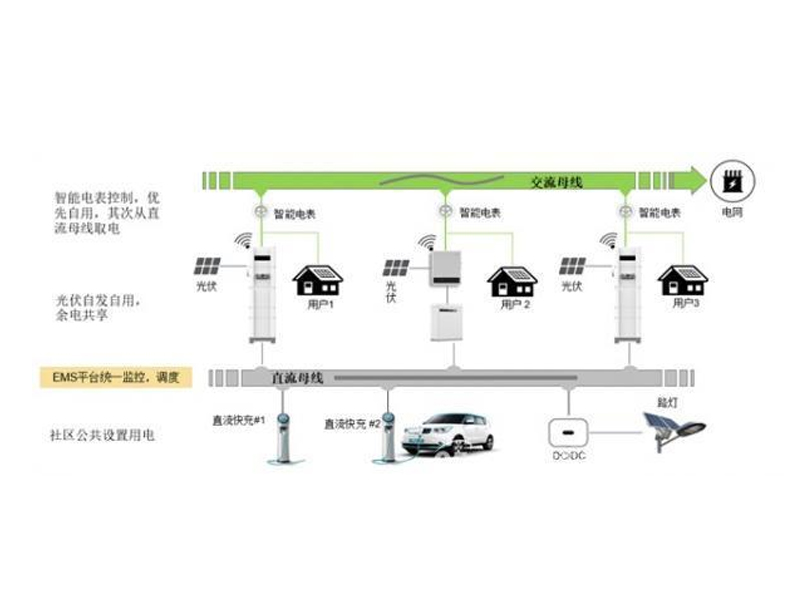

Le projet a concerné 62 foyers, avec un total de 800 kWc de panneaux photovoltaïques et 1,5 MWh de batteries installées. Les foyers sont prioritaires dans le programme. système de stockage photovoltaïque Pour leur utilisation, l'excédent d'énergie est partagé (vendu) et le déficit est récupéré via le bus CC. Le système est réparti par le système EMS.

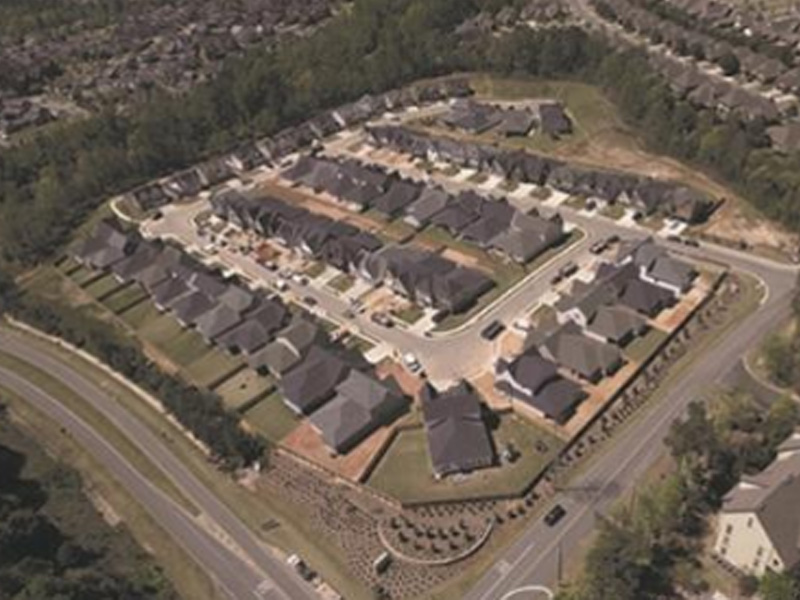

Exemple d'un projet photovoltaïque communautaire en Alabama, États-Unis

3. Stockage léger + promotion dans tout le comté

La promotion à l'échelle du comté, qui bat son plein, ne se limite pas à la vente d'électricité. De plus en plus de provinces demandent que le stockage d'énergie soit inclus dans la promotion à l'échelle du comté. Par exemple, dans les gares routières, les écoles et les bureaux gouvernementaux, où les toits sont nombreux et la consommation d'électricité est élevée.

L'exemple suivant présente une solution d'éclairage et de stockage pour une gare routière. Le système comprend des modules photovoltaïques, des onduleurs connectés au réseau, des onduleurs couplés au courant alternatif, des batteries, des systèmes de gestion de l'énergie, etc., permettant de réduire efficacement la consommation d'énergie du réseau, d'éviter l'écrêtement de la charge et de garantir la sécurité de la consommation électrique.

Le principe de fonctionnement est le suivant : le système photovoltaïque assure la recharge des bus et l'alimentation des bureaux en journée, le reste de la charge de la batterie et le déficit étant compensés par le réseau. La recharge rapide des bus électriques peut être prise en charge. Le soir, la batterie recharge le bus (charge lente), et le déficit est compensé par le réseau. Le système EMS surveille l'état de la borne de recharge, du système de stockage photovoltaïque et du réseau de manière unifiée, et distribue l'énergie en fonction des horaires de circulation des bus. Dans des circonstances particulières, le système ATS bascule sur une alimentation hors réseau pour assurer une alimentation normale du bus. système de contrôle de la station et des installations de sécurité.

Solution de stockage de lumière pour le terminus de bus

En plus du système de stockage PV ci-dessus, il existe également des scénarios d'application tels que le stockage PV + micro-réseau, le stockage PV + bâtiment DC, le stockage PV + véranda, etc. Le système de stockage optique + peut devenir un nouveau point de croissance pour le PV domestique, attendons de voir.
