Caractéristiques
·Technologie d'onduleur à contrôle intelligent DSP, avec d'excellentes performances
·Sortie CA à onde sinusoïdale pure, avec une forte adaptabilité à la charge
·Mode d'affichage LCD + LED, avec indication claire de l'état de fonctionnement de l'équipement
·Avec protection contre les surcharges de sortie, diverses protections automatiques et alarmes
·Contrôle de charge intelligent, points de paramètres de charge programmables pour répondre aux exigences particulières de différentes occasions
·La batterie peut être réglée avec plusieurs paramètres de protection, avec fonction de protection par mot de passe
Application
·Applications de production d'énergie solaire à grande échelle telles que les applications industrielles et minières
·Défense des frontières
·Zones pastorales
·Îles

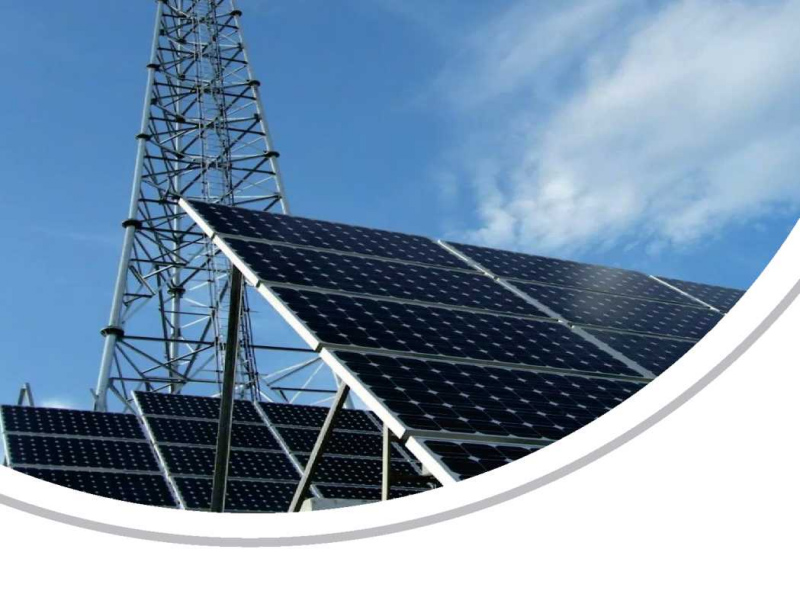

·Stations de base de télécommunication
Paramètres du système
|
Puissance du système |
10 kW |
15 kW |
20 kW |
30 kW |
50 kW |
|
|
Puissance des panneaux solaires |
420 W |
|||||
|
Nombre de panneaux solaires |
24 PCS |
36 PCS |
48 PCS |
72 PCS |
120 PCS |
|
|
Câble photovoltaïque CC |
1 ENSEMBLE |
|||||
|
connecteur MC4 |
1 ENSEMBLE |
|||||
|
Boîte de combinaison CC |
1 ENSEMBLE |
|||||
|
Contrôleur |
216V50A |
216V75A |
216V100A |
216V150A |
348V150A |
|
|
Batterie au lithium/batterie au plomb (gel) |
216 V |
348V |
||||
|
Capacité de la batterie |
200 Ah |
300 Ah |
400 Ah |
600AH |
||
|
Tension côté entrée CA de l'onduleur |
304-456V |
|||||
|
Fréquence côté entrée CA de l'onduleur |
45-65 Hz |
|||||
|
Puissance de sortie nominale de l'onduleur hors réseau |
8 KW |
12 kW |
16 kW |
24 kW |
40 kW |
|
|
Puissance apparente de sortie maximale côté hors réseau |
10 kVA 10 min |
15 kVA 10 min |
20KVA10min |
30 kVA 10 min |
50 kVA 10 min |
|
|
Tension de sortie nominale côté hors réseau |
3/N/PE,380/400 |
|||||
|
Fréquence de sortie nominale côté hors réseau |
50 Hz |
|||||
|
Température de fonctionnement |
0~+40*C |
|||||
|
Méthode de refroidissement |
Refroidissement par air |
|||||
|
Câble à âme en cuivre de sortie CA |
1 ENSEMBLE |
|||||
|
Boîte de distribution |
1 ENSEMBLE |
|||||
|
Matériel auxiliaire |
1 ENSEMBLE |
|||||
|
Type de montage photovoltaïque |
Montage en aluminium/acier au carbone (un jeu) |
|||||
Caractéristiques ·Conception double cœur MCU, excellentes performances ·Le mode d'alimentation secteur (mode secteur)/mode économie d'énergie/mode batterie peut être commuté et l'application est flexible ·Sortie CA à onde sinusoïdale pure, qui peut s'adapter à différents types de charges ·Large plage de tension d'entrée, sortie de haute précision, tension entièrement automatique fonction de stabilisation ·Le module LCD affiche les paramètres de fonctionnement de l'équipement en temps réel, indication claire de l'état de fonctionnement ·Fonction de protection complète (surcharge de la batterie, protection contre les hautes tensions, les basses tensions, les surcharges, les courts-circuits, les surchauffes) Application ·Maison ·École ·Rue ·Défense des frontières ·Zone pastorale ·Équipements industriels ·Équipements de communication par satellite ·Navires et autres nouveaux domaines de production d’énergie Paramètres du système Puissance du système 1 kW 3 kW 5 kW 10 kW 15 kW 20 kW Puissance des panneaux solaires 335 W 420 W Nombre de panneaux solaires 3 PCS 9 PCS 12 PCS 24 PCS 36 PCS 48 PCS Câble photovoltaïque CC 1 ENSEMBLE connecteur MC4 1 ENSEMBLE Boîte de combinaison CC 1 ENSEMBLE Contrôleur 24V40A 48V60A 96V50A 216V50A 216V75A 216V100A Batterie au lithium/batterie au plomb (gel) 24 V 48V 96V 216 V Capacité de la batterie 200 Ah 250 Ah 200 Ah 300 Ah 400 Ah Tension côté entrée CA de l'onduleur 170-275 V Fréquence côté entrée CA de l'onduleur 45-65 Hz Puissance de sortie nominale de l'onduleur hors réseau 0,8 kW 2,4 kW 4 kW 8 kW 12 kW 16 kW Puissance apparente de sortie maximale côté hors réseau 1KVA30S 3KVA30s 5KVA30s 10 kVA 10 min 15 kVA 10 min 20KVA10min Tension de sortie nominale côté hors réseau 1/N/PE, 220 V Fréquence de sortie nominale côté hors réseau 50 Hz Température de fonctionnement 0 ~ +40 °C Méthode de refroidissement Refroidissement par air Câble à âme en cuivre de sortie CA 1 ENSEMBLE Boîte de distribution 1 ENSEMBLE Matériel auxiliaire 1 ENSEMBLE Type de support photovoltaïque Support en aluminium/acier au carbone (un jeu) Charges électriques pour un système solaire hors réseau de 3 kW Équipement électrique Non. Puissance (W) Dépenses quotidiennes (h) Consommation totale d'électricité (Wh) Ventilateur de bureau 2 45 5 450 lumières LED 4 2/3/5Z7 6 204 poste de télévision 1 100 4 400 Four à micro-ondes 600 0,5 300 Presse-agrumes 300 0,6 180 Réfrigérateur 150 24 150*24*0,8=2880 Climatiseur 1100 6 1100*6*0.8=5280 Consommation totale d'électricité 9694
La qualité exceptionnelle de l'acier inoxydable et de l'aluminium garantit le montage le plus durable. Veuillez choisir le produit adapté à votre toiture. Ou dites-nous simplement les détails de votre toit et nous choisirons celui qui vous convient le mieux.
Caractéristiques et fonctionnalités Haute capacité Tous les deux trackers sont reliés pour un maximum de 4 chaînes de modules (120 pièces) Compatibilité Compatible avec les modules solaires à cellules 182/210 mm Haute stabilité Être équipé d'un amortisseur pour réduire la résonance dans des environnements extrêmes Fiabilité Le système de contrôle indépendant permet de surveiller le fonctionnement, de détecter les points de défaut à temps et de réduire les pertes de puissance de sortie Suivi intelligent Ajustez l'angle d'inclinaison de manière intelligente et opportune en fonction du terrain et des données météorologiques pour augmenter la puissance de sortie. Conception raisonnable La stabilité est assurée par une conception structurelle exclusive et un test rigoureux en soufflerie Structure du tracker Technologie de suivi Tracker à axe unique horizontal Tension du système 1000V/1500V Portée de suivi ±50° Vitesse du vent de travail 18 m/s (personnalisable) Vitesse maximale du vent 45 m/s (ASCE7-10) Vitesse maximale du vent
Caractéristiques et fonctionnalités Grande adaptabilité Adaptabilité de la différence de gradient aux terrains accidentés dans la direction NS jusqu'à 15 % Moins de poils s La conception du module 2P permet d'économiser les fondations sur pieux (jusqu'à 140 pièces/MW) et de réduire considérablement les coûts Compatibilité Compatible avec les modules solaires à cellules 182/210 mm Accessibilité Sans obstacle parmi les trackers indépendants, facile à construire et à entretenir Fiabilité Le système de contrôle indépendant permet de surveiller le fonctionnement, de détecter les points de défaut à temps et de réduire les pertes de puissance de sortie Suivi intelligent Ajustez l'angle d'inclinaison de manière intelligente et opportune en fonction du terrain et des données météorologiques pour augmenter la puissance de sortie. Conception raisonnable La stabilité est assurée par une conception structurelle exclusive et un test rigoureux en soufflerie. Structure du tracker Technologie de suivi Tracker à axe unique horizontal Tension du système 1000V/1500V Portée de suivi ±45°/±60° Vitesse du vent de travail 18 m/s (personnalisable) Vitesse maximale du vent 35 m/s (ASCE 7-10) Modules par tracker ≤60 modules (personnalisables) Principaux matériaux Acier galvanisé à chaud Q235B/Q355B, revêtu de Zn-AI-Mg Épaisseur moyenne du revêtement ≥ 65 microns Système d'entraînement Entraînement de rotation Type de fondation Pieu coulé en place / Pieu en acier Système de contrôle Système de contrôle MCU Mode de suivi Contrôle du temps en boucle fermée + GPS Précision du suivi
Tracker à axe unique incliné
Caractéristiques ·Intégration photovoltaïque au bâtiment, belle apparence ·Excellente combinaison avec des modules photovoltaïques pour carport avec une bonne production d'énergie ·La production d’énergie photovoltaïque est économe en énergie et respectueuse de l’environnement ·Pas d'émissions, pas de bruit, pas de pollution ·Peut fournir de l'électricité au réseau, gagner des factures grâce à l'énergie solaire Application ·Usine ·Station balnéaire ·Bâtiment commercial ·Centre de conférences ·Immeuble de bureaux ·Parking à ciel ouvert ·Hôtel Paramètres du système Puissance du système 21,45 kW Puissance des panneaux solaires 550 W Nombre de panneaux solaires 39 片 Câble photovoltaïque CC 1 ENSEMBLE connecteur MC4 1 ENSEMBLE Puissance de sortie nominale de l'onduleur 20 kW Puissance apparente de sortie maximale 22 kVA Tension nominale du réseau 3/N/PE, 400 V Fréquence nominale du réseau 50 Hz Efficacité maximale 98,60% Protection contre l'effet d'île OUI Protection de connexion inverse CC OUI Protection contre les courts-circuits CA OUI Protection contre les courants de fuite OUI Niveau de protection contre les intrusions IP66 Température de fonctionnement -25~+60°C Méthode de refroidissement Refroidissement naturel Altitude maximale de travail 4 km Communication 4G (en option)/WiFi (en option) Câble à âme en cuivre de sortie CA 1 ENSEMBLE Boîte de distribution 1 ENSEMBLE Pile de chargement 2 ensembles de piles de charge CC intégrées de 120 kW Tension d'entrée et de sortie de la pile de charge Tension d'entrée : 380 Vca Tension de sortie : 200-1000 V Matériel auxiliaire 1 ENSEMBLE Type de montage photovoltaïque Montage en aluminium/acier au carbone (un jeu)
Les abris de voiture solaires en acier offrent une solution flexible, simple et abordable pour le système de montage solaire. Les abris de voiture solaires utilisent les zones de stationnement existantes pour générer de l'énergie renouvelable et fournir un stationnement ombragé ou couvert pour les voitures, les charges électriques, sur les systèmes solaires mw du réseau.
Lampadaire solaire intégré tout-en-un, conception tout-en-un, facile à installer. Éclairage extérieur étanche.
Site d'installation Toit Taper Non réglable Taille Personnalisé Couleur Nature Matériel SUS304 Certification ISO9001 Garantie Durée de vie de 10 ans et 20 ans
Pinces de toit SolFirsTech-RC Dimensions (mm) UN B C D SolFirsTech-RC-01 18 13,5 10,5 10 SolFirsTech-RC-0 2 26 12 10,5 18 SolFirsTech-RC-0 3 35 21,6 2,5 31,5 SolFirsTech-RC-0 4 16.3 16.3 2,5 12 SolFirsTech-RC-0 5 15 12.2 10 10 Détails techniques Installation Toiture en métal Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison Parallèle à la surface du toit Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Pinces pour panneaux solaires à couche mince, tailles 80 mm, 120 mm, 150 mm. Application pour module Module solaire à couche mince sans cadre de 6 à 9 mm.
Différents toits en tuiles nécessitent différents crochets de tuiles, en fonction du moule du toit en tuiles, vous pouvez choisir le crochet approprié en fonction de votre type de toit.
