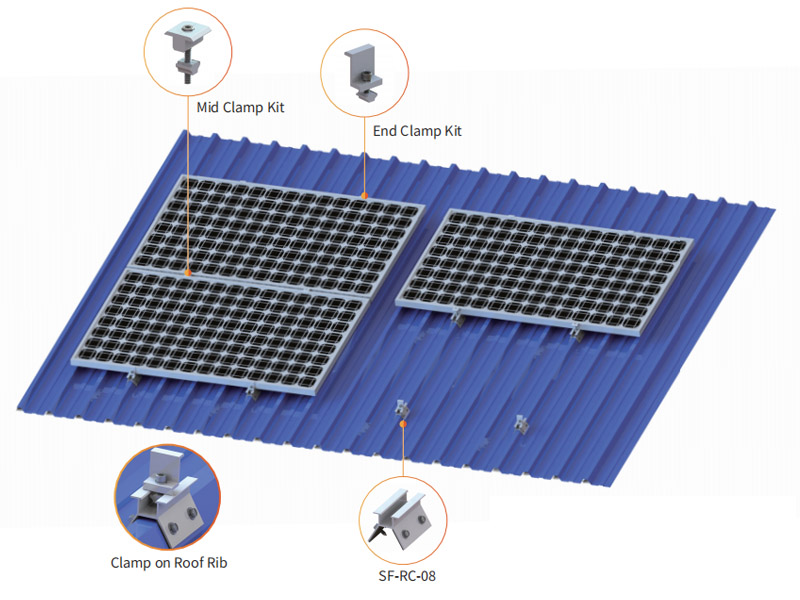

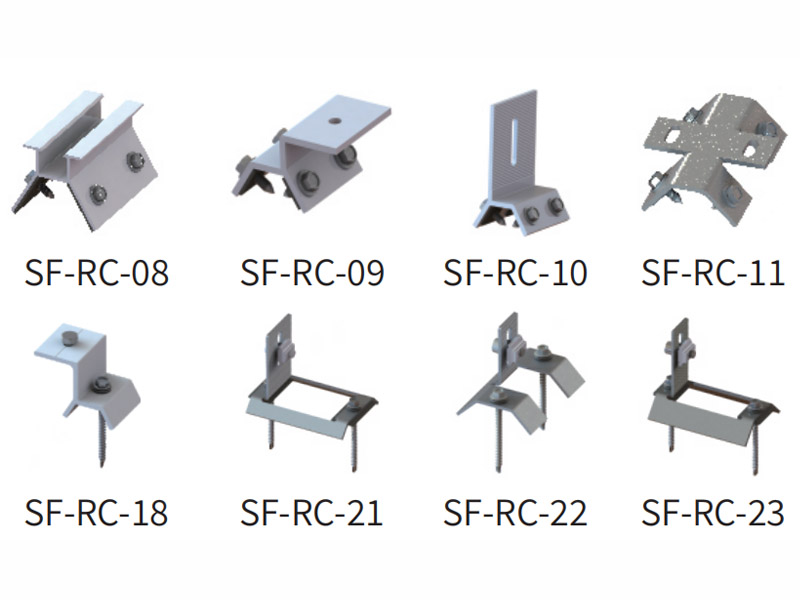

Pinces de toit SolFirsTech-RC
|

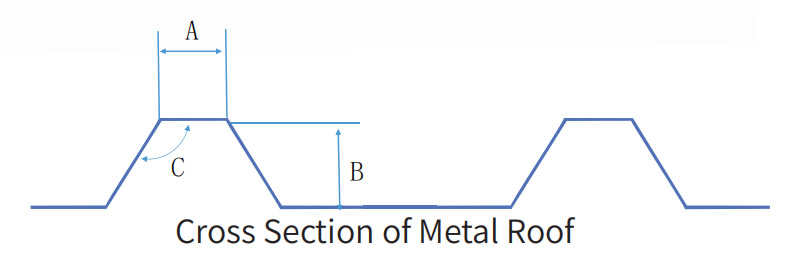

Dimensions (mm) |
UN |
B |
C(°) |
|
SolFirsTech-RC-08 |
28 |
34 |
122 |
|
SolFirsTech-RC-0 9 |
20 |
20 |
123 |
|
SolFirsTech-RC- 10 |
20 |
20 |
123 |
|
SolFirsTech-RC- 11 |
25 |
23,8 |
132 |
|
SolFirsTech-RC- 18 |
22 |
16 |
120 |
|
SolFirsTech-RC- 21 |
52 |
12 |
135 |
|
SolFirsTech-RC- 22 |
33,7 |
18 |
135 |
|
SolFirsTech-RC- 23 |
33,7 |
18 |
135 |
|
Détails techniques |
|
|
Installation |
Toiture en métal |
|
Charge de vent |
jusqu'à 60 m/s |
|
Charge de neige |
1,4 kN/m² |
|
Angle d'inclinaison |
Parallèle à la surface du toit |
|
Normes |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Matériel |
Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 |
|
Garantie |
10 Années de garantie |
