Caractéristiques

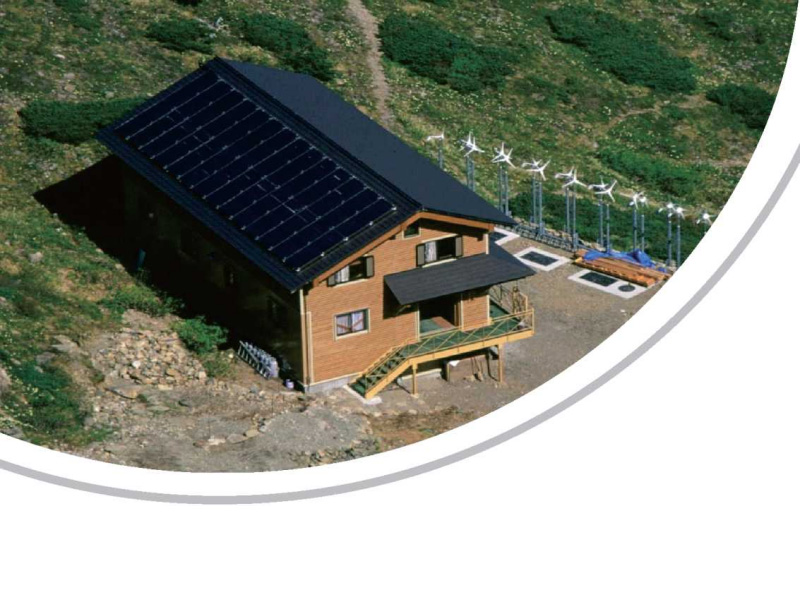

·Système hybride éolien-solaire stable et fiable
·Rentable
·Déploiement flexible
· Gamme d'applications multiples
·Faible coût d'entretien
·Niveau d'intégration système élevé, petite superficie
Application
·Démonstration de recherche scientifique
·Station de base de communication
·Alimentation électrique domestique
·Suivi hydrologique
·Prévention des incendies de forêt
·Poste de garde frontière
·Alimentation électrique de l'île
Paramètres du système
|
Puissance des panneaux solaires |
200 W |
250 W |
250 W |
|
Nombre de panneaux solaires |
2 PCS |
4 pièces |
6 pièces |
|
Éolienne à axe horizontal |
1 kW |
2 kW |
3 kW |
|
Câble photovoltaïque CC |
1 ENSEMBLE |
||
|
connecteur MC4 |
1 ENSEMBLE |
||
|
Contrôleur hybride éolien et solaire |
1 kW |
2 kW |
3 kW |
|
Batterie au lithium/batterie au plomb (gel) |
24 V |
48V |
|
|
Capacité de la batterie |
200 Ah |
200 Ah |
300 Ah |
|
Tension côté entrée CA de l'onduleur |
170-275 V |
||
|
Fréquence côté entrée CA de l'onduleur |
45-65 Hz |
||
|
Puissance de sortie nominale de l'onduleur hors réseau |
1 kW |
2 kW |
3 kW |
|
Puissance apparente de sortie maximale côté hors réseau |
1,2 kVA, 30 s |
2,4 kVA, 30 s |
3,6 kVA, 30 s |
|
Tension de sortie nominale côté hors réseau |
1/N/PE, 220 V |
||
|
Fréquence de sortie nominale côté hors réseau |
50 Hz |
||
|
Heure de commutation |
<1 0 MS |
||
|
Température de fonctionnement |
0 ~ +40°C |
||
|
Méthode de refroidissement |
Refroidissement naturel |
||
|
Câble à âme en cuivre de sortie CA |
1 ENSEMBLE |
||
|
Boîte de distribution |
1 ENSEMBLE |
||
|
Matériel auxiliaire |
1 ENSEMBLE |
||
|
Type de montage photovoltaïque |
Montage en aluminium/acier au carbone (un ensemble) |
||
Traqueur horizontal à axe unique
Système de montage de panneaux solaires pour tôle de toiture métallique de type klip lok.
Pinces pour panneaux solaires à couche mince, tailles 80 mm, 120 mm, 150 mm. Application pour module Module solaire à couche mince sans cadre de 6 à 9 mm.
Description de la conception : Convient au système ballasté bidirectionnel à chevrons, qui peut mieux résister efficacement à l'effet de la pression négative du vent
Caractéristiques ·Tension de démarrage ultra-faible, plage de tension ultra-large ·Prise en charge de la fonction anti-reflux ·Prend en charge plusieurs méthodes de communication RS485, Wi-Fi et GPRS ·Technologie de stabilisation automatique de la tension, adaptable au réseau complexe ·AFCI intégré, peut prévenir 99 % des risques d'incendie (en option) ·Facile à installer et à entretenir Application ·Ménage ·Serre potagère ·Étang à poissons Puissance du système 3,6 kW 6 kW 10 kW 15 kW 20 W 30 kW Puissance des panneaux solaires 450 W 430 W 420 W Nombre de panneaux solaires 8 PCS 14 pièces 24 pièces 36 pièces 48 pièces 72 pièces Câble photovoltaïque CC 1 ENSEMBLE connecteur MC4 1 ENSEMBLE Puissance de sortie nominale de l'onduleur 3 kW 5 kW 8 kW 12 kW 17 kW 25 kW Puissance apparente de sortie maximale 3,3 kVA 5,5 kVA 8,8 kVA 13,2 kVA 18,7 kVA 27,5 kVA Tension nominale du réseau 1/N/PE.220V 3/N/PE, 400 V Plage de tension du réseau 180~276 Vca 270 〜 480 Vca Fréquence nominale du réseau 50 Hz Plage de fréquences du réseau 45~55 Hz Efficacité maximale 98,20% 98,50% Protection contre l'effet d'île OUI Protection de connexion inverse CC OUI Protection contre les courts-circuits CA OUI Protection contre les courants de fuite OUI Niveau de protection IP65 Température de fonctionnement -25 〜 +60°C Méthode de refroidissement Refroidissement naturel Altitude maximale de travail 4 km Communication 4G (en option)/WiFi (en option) Câble à âme en cuivre de sortie CA 1 ENSEMBLE Boîte de distribution 1 ENSEMBLE Matériel auxiliaire 1 ENSEMBLE Type de montage photovoltaïque Montage en aluminium/acier au carbone (un jeu)
Différents toits en tuiles nécessitent différents crochets de tuiles, en fonction du moule du toit en tuiles, vous pouvez choisir le crochet approprié en fonction de votre type de toit.
Types d'hémorroïdes PHC Détails techniques Description de la conception : 1. Applicable aux bassins d'eau, aux marais, aux zones humides ou aux zones de boue profonde. 2. Particulièrement adapté aux zones inondables. Installation Sol Fondation Pieu en béton centrifugé / Pieu en béton haut (H ≥ 600 mm) Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m2 Normes AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Matériel Acier anodisé AL6005-T5, acier galvanisé à chaud, acier inoxydable SUS304 Garantie 10 Années de garantie Référence du projet
Détails techniques Description de la conception : Cette solution est applicable sur un toit au sol ou en béton avec une faible inclinaison. Structure légère, forte résistance, bonne flexibilité. Installation Sol / Toiture en béton Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison 0~60° Normes UN GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Les abris de voiture solaires en acier offrent une solution flexible, simple et abordable pour le système de montage solaire. Les abris de voiture solaires utilisent les zones de stationnement existantes pour générer de l'énergie renouvelable et fournir un stationnement ombragé ou couvert pour les voitures, les charges électriques, sur les systèmes solaires mw du réseau.
Détails techniques Installation Toit en tuiles Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison Parallèle à la surface du toit Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Acier inoxydable SUS304 Garantie 10 Années de garantie
Caractéristiques et fonctionnalités Haute stabilité Supports triangulaires et structure simple pour une plus grande stabilité Fiabilité Le système de contrôle indépendant permet de surveiller le fonctionnement, de détecter les points de défaut à temps et de réduire les pertes de puissance de sortie. Suivi intelligent Ajustez l'angle d'inclinaison de manière intelligente et opportune en fonction du terrain et de la météo Structure du tracker Technologie de suivi Tracker à axe unique incliné Tension du système 1000V/1500V Portée de suivi ±45° Angle d'inclinaison Azimut 5-25° Vitesse du vent de travail 18 m/s (personnalisable) Vitesse maximale du vent 40 m/s (ASCE 7-10) Modules par tracker Modules W20 (personnalisables) Principaux matériaux Acier galvanisé à chaud Q235B/Q355B revêtu de Zn-Al-Mg Épaisseur moyenne du revêtement ≥ 65 microns Système d'entraînement Entraînement de rotation Type de fondation Pieu coulé en place / Pieu en acier Système de contrôle Système de contrôle MCU Mode de suivi Contrôle du temps en boucle fermée + GPS Précision du suivi
Détails techniques Installation Sol Fondation Pieux coulés en place/PHC Disposition des modules Une seule rangée en mode portrait travée unique ≤20m Charge de vent 0,45 KN/㎡ (réglable selon le projet) Charge de neige 0,15 KN/㎡ (Réglable selon le projet) Angle d'inclinaison ≤30° Normes GB 50009-2012, GB 50017-2017, NB/T 10115-2018, JGJ257-2012, JGJT 497-2023 Matériel Aluminium anodisé AL6005-T5, acier galvanisé à chaud, acier prélaqué Zn-Al-Mg, acier inoxydable SUS304 Garantie Garantie de 10 ans
