SolFirsTech Système de montage sur toit est largement utilisé pour le système de montage solaire sur toit commercial et résidentiel, installation rapide et économie de main-d'œuvre.
Numéro d'article:
SF-RM-002Paiement:
L/C, T/T, D/P, Western Union, PaypalOrigine du produit:
Fujian, ChinaCouleur:
NormalPort d'expédition:
XiamenDelai:
within 15-30 working daysSystème de montage de toit solaire avec fondation en béton

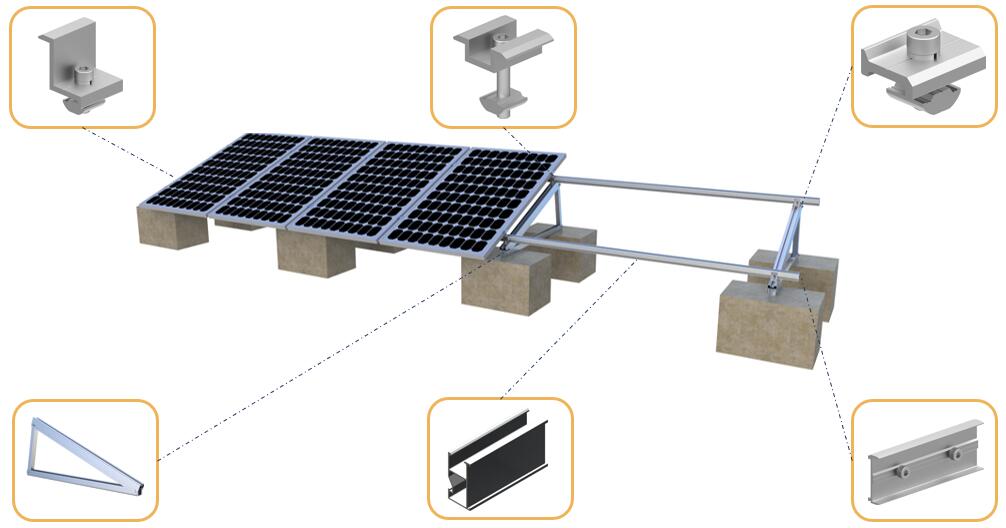

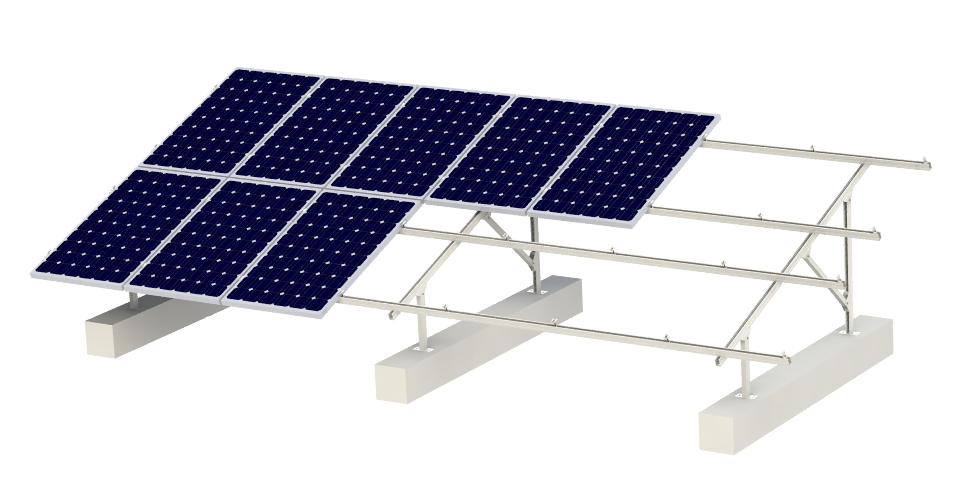

Le solaire d'abord Système de montage sur toit est un système de montage triangulaire Avec une fondation en béton solide. L'angle peut être personnalisé pour maximiser la puissance de votre système photovoltaïque. C'est une véritable innovation système de montage Tous les éléments peuvent être préfabriqués en un seul module. L'installation est extrêmement simple et économique. Aucun réglage ni sciage sur le terrain n'est nécessaire. Une visseuse sans fil suffit. De plus, il est assez compétitif avec un dessin simple et un matériau optimisé au maximum.
Spécifications du produit :
|
Type de toit |
Toit plat ou toit incliné |
|
Matériel |
AL6005 et SS304 |
|
Type de PV |
Avec ou sans cadre |
|
Orientation du module |
Horizontal ou vertical |
|
Rugosité de surface |
B&C |
|
Vitesse du vent |
<60 m/s |
|
Charge de neige |
<1,4 kN/M2 |
|
Garantie |
20 ans |
Avantages du solaire en premier Solaire plat Toit Système de montage
1.Extrêmement rapide,
faible coût et économie de main-d’œuvre ;
2. Conception modulaire, pré-assemblé en usine ;
3. Auto-ajustement, adaptable aux irrégularités du toit ≤ 5°
4. Disposition flexible, s'adapte aux toits complexes
5. Mise à la terre automatique, réduction du fil de terre et de la cosse
6. Peut être appliqué dans des projets d'énergie solaire à grande et petite échelle
7.Matériau : alliage d'aluminium et acier inoxydable
Détails des produits

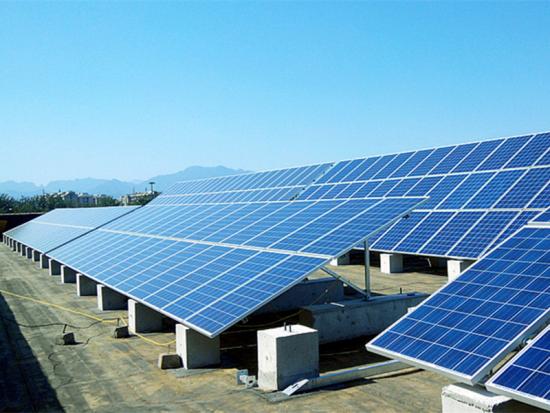

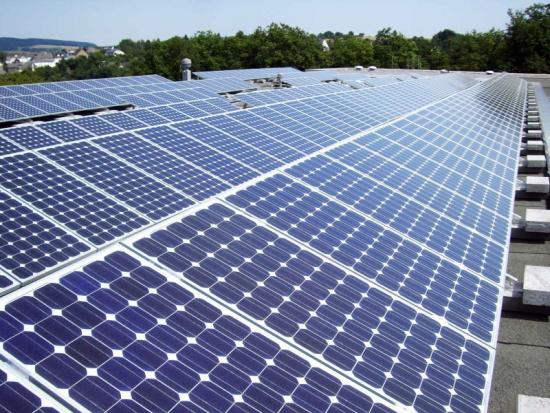

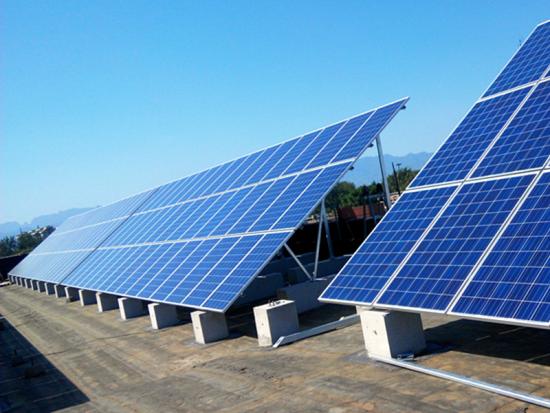

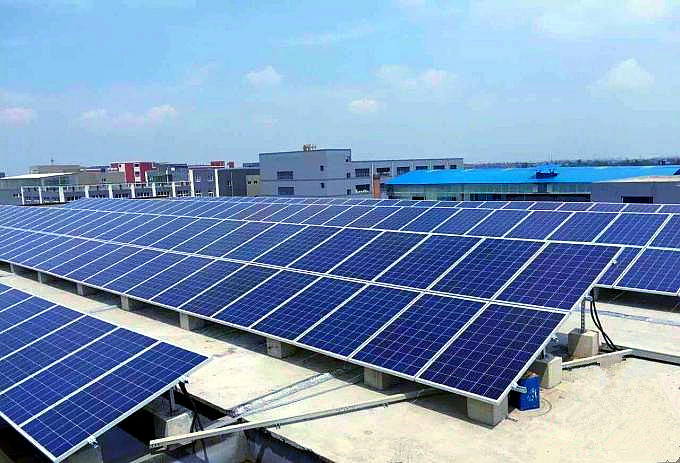

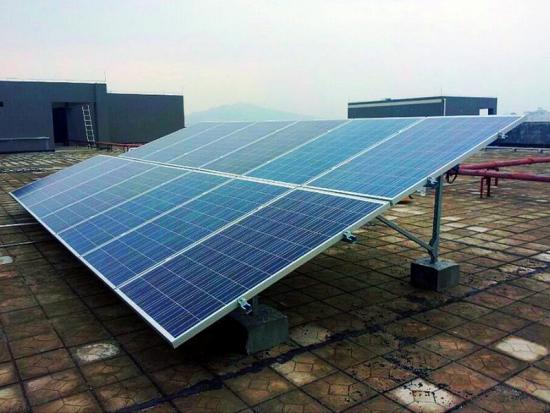

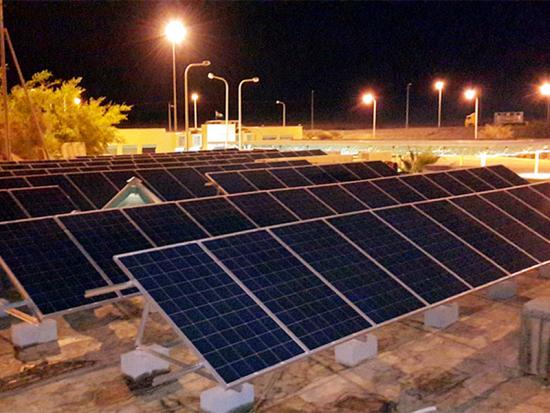

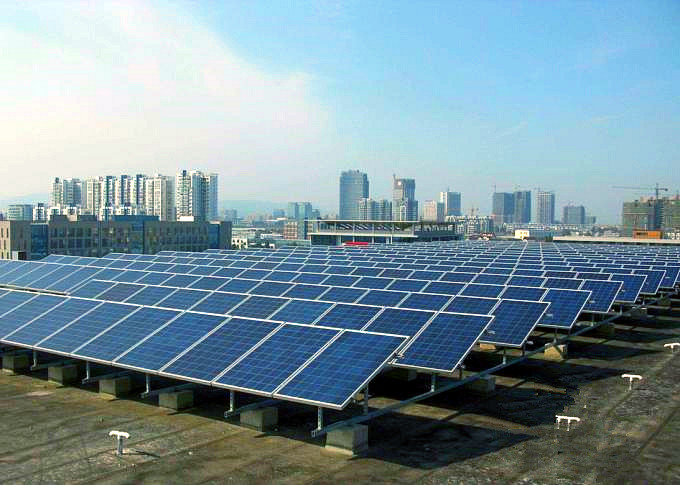

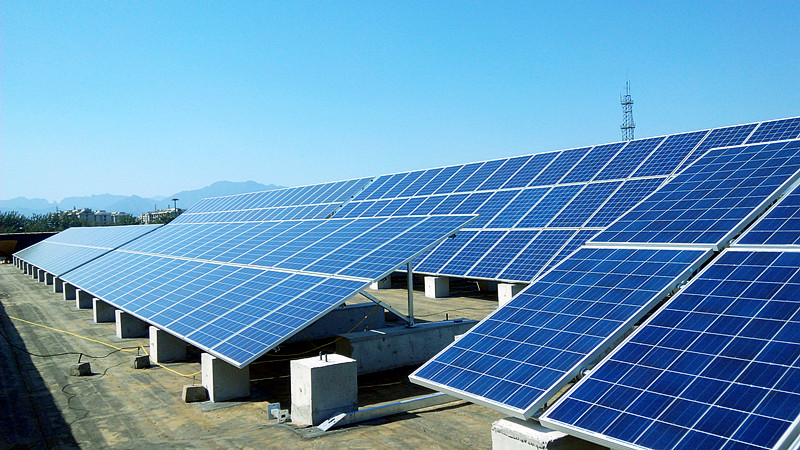

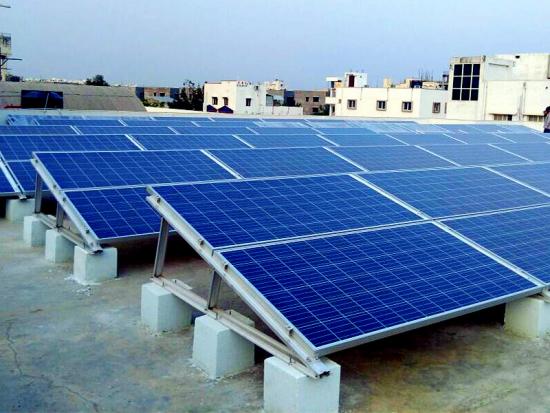

Projet Show

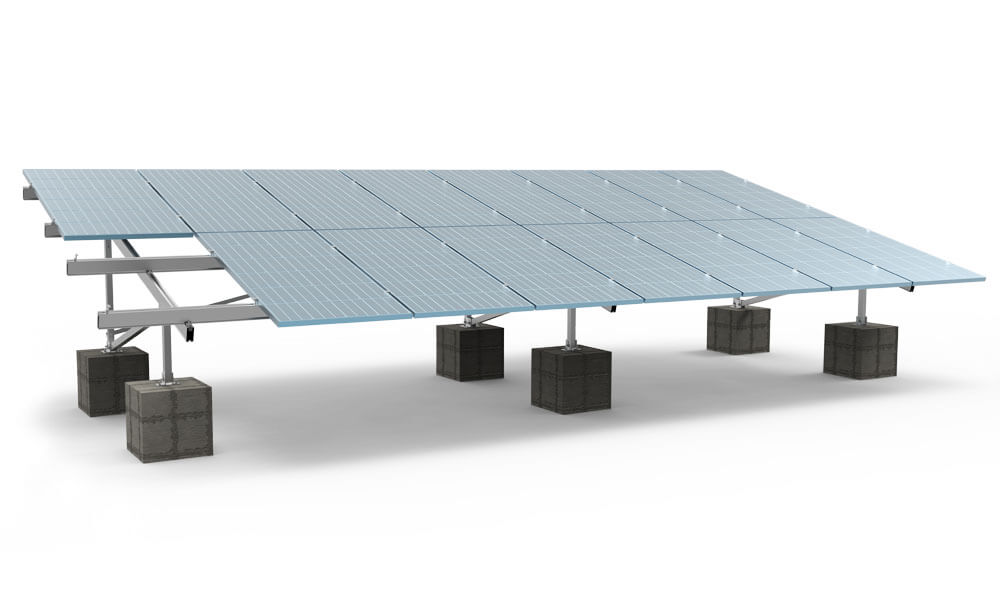

Détails techniques Description de la conception : Cette solution est applicable sur un toit au sol ou en béton avec une faible inclinaison. Structure légère, forte résistance, bonne flexibilité. Installation Sol / Toiture en béton Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison 0~60° Normes UN GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Solin sur le toit Détails techniques Description de la conception : Appliquez le solin pour empêcher efficacement les fuites d'eau. Installation Toiture en métal Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Installation facile, toutes sortes de pieux vissés au sol galvanisés à chaud de longueur.
Caractéristiques et fonctionnalités Grande adaptabilité Adaptabilité de la différence de gradient aux terrains accidentés dans la direction NS jusqu'à 15 % Moins de poils s La conception du module 2P permet d'économiser les fondations sur pieux (jusqu'à 140 pièces/MW) et de réduire considérablement les coûts Compatibilité Compatible avec les modules solaires à cellules 182/210 mm Accessibilité Sans obstacle parmi les trackers indépendants, facile à construire et à entretenir Fiabilité Le système de contrôle indépendant permet de surveiller le fonctionnement, de détecter les points de défaut à temps et de réduire les pertes de puissance de sortie Suivi intelligent Ajustez l'angle d'inclinaison de manière intelligente et opportune en fonction du terrain et des données météorologiques pour augmenter la puissance de sortie. Conception raisonnable La stabilité est assurée par une conception structurelle exclusive et un test rigoureux en soufflerie. Structure du tracker Technologie de suivi Tracker à axe unique horizontal Tension du système 1000V/1500V Portée de suivi ±45°/±60° Vitesse du vent de travail 18 m/s (personnalisable) Vitesse maximale du vent 35 m/s (ASCE 7-10) Modules par tracker ≤60 modules (personnalisables) Principaux matériaux Acier galvanisé à chaud Q235B/Q355B, revêtu de Zn-AI-Mg Épaisseur moyenne du revêtement ≥ 65 microns Système d'entraînement Entraînement de rotation Type de fondation Pieu coulé en place / Pieu en acier Système de contrôle Système de contrôle MCU Mode de suivi Contrôle du temps en boucle fermée + GPS Précision du suivi
Structure de montage de panneau solaire au sol en aluminium/acier galvanisé de haute qualité
Pinces de toit SolFirsTech-RC Dimensions (mm) UN B C(°) SolFirsTech-RC-08 28 34 122 SolFirsTech-RC-0 9 20 20 123 SolFirsTech-RC- 10 20 20 123 SolFirsTech-RC- 11 25 23,8 132 SolFirsTech-RC- 18 22 16 120 SolFirsTech-RC- 21 52 12 135 SolFirsTech-RC- 22 33,7 18 135 SolFirsTech-RC- 23 33,7 18 135 Détails techniques Installation Toiture en métal Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison Parallèle à la surface du toit Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Caractéristiques ·Intégré, installation et maintenance faciles, faible coût d'exploitation, haute efficacité et sécuritaire, économique et pratique ·Pompage d'eau de puits profond pour répondre aux besoins d'irrigation des terres agricoles ou de consommation par les humains et les animaux, résoudre efficacement le problème de l'approvisionnement en eau dans les zones dépourvues d'eau et d'électricité ·Sans bruit, sans autres dangers publics, économie d'énergie, respectueux de l'environnement et une large gamme d'applications Application ·Zones de pénurie d'eau et de pénurie d'électricité ·Pompé pour les eaux profondes Spécifications du système de pompage solaire CC Puissance des panneaux solaires 500 W 800 W 1000W 1500W Tension du panneau solaire 42-100 V 63-150V Puissance nominale de la pompe à eau 300 W 550 W 750 W 1100W Tension nominale de la pompe à eau DC48V DC72V Levée maximale de la pompe à eau 35 m 50 m 72 m Débit maximal de la pompe à eau 3 m 3 /h 3,2 m 3 / h 5 m 3 /h Diamètre extérieur de la pompe à eau 3 pouces Diamètre de sortie de la pompe 1 pouce Matériau de la pompe à eau Acier inoxydable Pompe transportant le fluide Eau Type de montage photovoltaïque Montage au sol
Caractéristiques ·Intégration photovoltaïque au bâtiment, belle apparence ·Excellente combinaison avec des modules photovoltaïques pour carport avec une bonne production d'énergie ·La production d’énergie photovoltaïque est économe en énergie et respectueuse de l’environnement ·Pas d'émissions, pas de bruit, pas de pollution ·Peut fournir de l'électricité au réseau, gagner des factures grâce à l'énergie solaire Application ·Usine ·Station balnéaire ·Bâtiment commercial ·Centre de conférences ·Immeuble de bureaux ·Parking à ciel ouvert ·Hôtel Paramètres du système Puissance du système 21,45 kW Puissance des panneaux solaires 550 W Nombre de panneaux solaires 39 片 Câble photovoltaïque CC 1 ENSEMBLE connecteur MC4 1 ENSEMBLE Puissance de sortie nominale de l'onduleur 20 kW Puissance apparente de sortie maximale 22 kVA Tension nominale du réseau 3/N/PE, 400 V Fréquence nominale du réseau 50 Hz Efficacité maximale 98,60% Protection contre l'effet d'île OUI Protection de connexion inverse CC OUI Protection contre les courts-circuits CA OUI Protection contre les courants de fuite OUI Niveau de protection contre les intrusions IP66 Température de fonctionnement -25~+60°C Méthode de refroidissement Refroidissement naturel Altitude maximale de travail 4 km Communication 4G (en option)/WiFi (en option) Câble à âme en cuivre de sortie CA 1 ENSEMBLE Boîte de distribution 1 ENSEMBLE Pile de chargement 2 ensembles de piles de charge CC intégrées de 120 kW Tension d'entrée et de sortie de la pile de charge Tension d'entrée : 380 Vca Tension de sortie : 200-1000 V Matériel auxiliaire 1 ENSEMBLE Type de montage photovoltaïque Montage en aluminium/acier au carbone (un jeu)
SolFirsTech M ici R ail C lèvre L ock est bien accueilli par les clients et est largement appliqué dans nos projets de toits malaisiens. SolFirsTech M ici R ail C lèvre L ock utilisé en Malaisie 4 MW Toit . Projet est fait de AL6005-T5 et SUS304 boulons et est verrouillé directement sur le toit en métal. Fin C lampe K c'est et M identifiant C lampe K c'est sont placés au-dessus du C lèvre L ock s pour fixer solidement les panneaux solaires.
Pinces de toit SolFirsTech-RC Dimensions (mm) UN B C D SolFirsTech-RC-01 18 13,5 10,5 10 SolFirsTech-RC-0 2 26 12 10,5 18 SolFirsTech-RC-0 3 35 21,6 2,5 31,5 SolFirsTech-RC-0 4 16.3 16.3 2,5 12 SolFirsTech-RC-0 5 15 12.2 10 10 Détails techniques Installation Toiture en métal Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison Parallèle à la surface du toit Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Détails techniques Installation Toit en tuiles Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison Parallèle à la surface du toit Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Acier inoxydable SUS304 Garantie 10 Années de garantie
Pinces pour panneaux solaires à couche mince, tailles 80 mm, 120 mm, 150 mm. Application pour module Module solaire à couche mince sans cadre de 6 à 9 mm.
