Accueil
/Suivi solaire
/Systèmes de suivi solaire à axe unique et entraînement à point unique de la série Horizon D
Paiement:
T/TOrigine du produit:
ChinaDelai:
30days
Caractéristiques et fonctionnalités

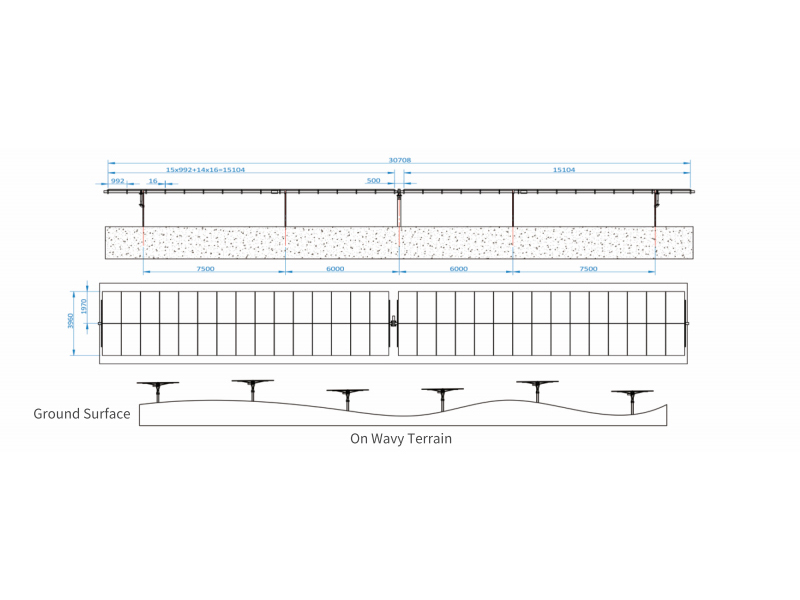

Grande adaptabilité Adaptabilité de la différence de gradient aux terrains accidentés dans la direction NS jusqu'à 15 %
Moins de poils s La conception du module 2P permet d'économiser les fondations sur pieux (jusqu'à 140 pièces/MW) et de réduire considérablement les coûts
Compatibilité Compatible avec les modules solaires à cellules 182/210 mm
Accessibilité Sans obstacle parmi les trackers indépendants, facile à construire et à entretenir
Fiabilité Le système de contrôle indépendant permet de surveiller le fonctionnement, de détecter les points de défaut à temps et de réduire les pertes de puissance de sortie
Suivi intelligent Ajustez l'angle d'inclinaison de manière intelligente et opportune en fonction du terrain et des données météorologiques pour augmenter la puissance de sortie.
Conception raisonnable La stabilité est assurée par une conception structurelle exclusive et un test rigoureux en soufflerie.
|

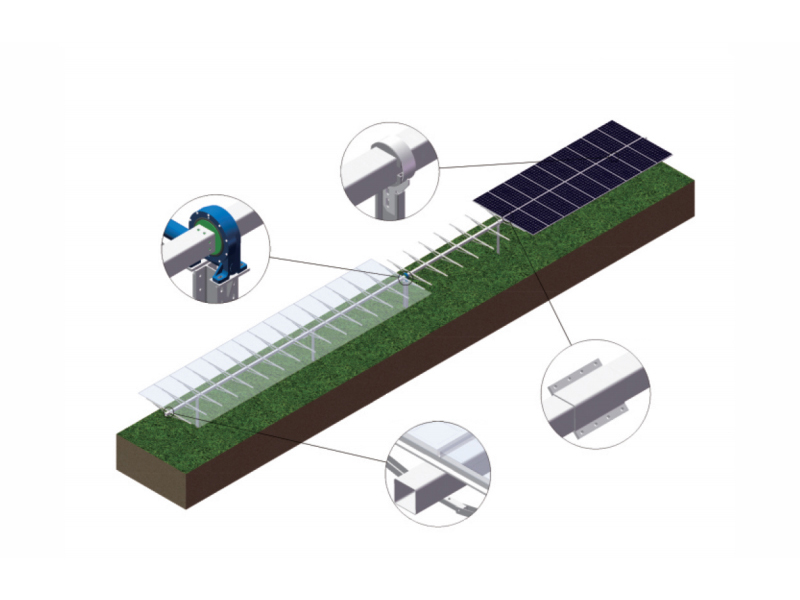

Structure du tracker |
|
|
Technologie de suivi |
Tracker à axe unique horizontal |
|
Tension du système |
1000V/1500V |
|

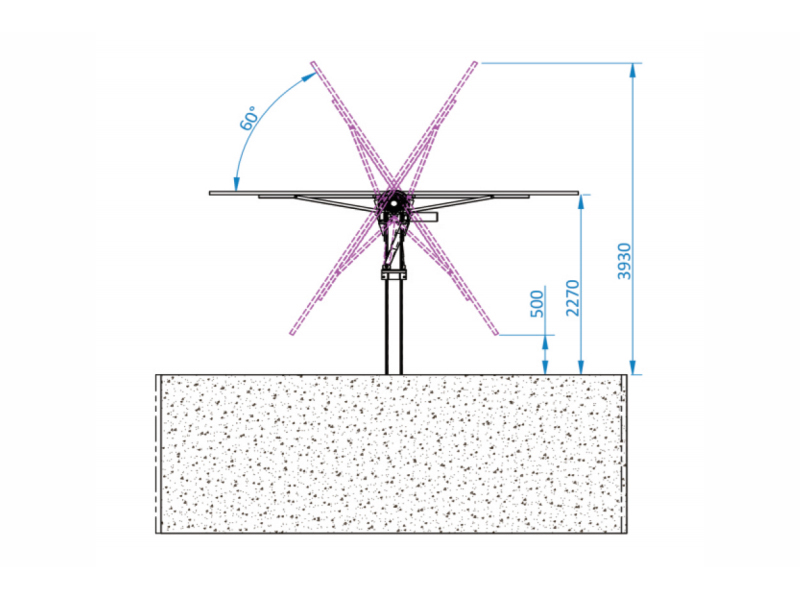

Portée de suivi |
±45°/±60° |
|
Vitesse du vent de travail |
18 m/s (personnalisable) |
|
Vitesse maximale du vent |
35 m/s (ASCE 7-10) |
|
Modules par tracker |
≤60 modules (personnalisables) |
|
Principaux matériaux |
Acier galvanisé à chaud Q235B/Q355B, revêtu de Zn-AI-Mg |
|
Épaisseur moyenne du revêtement |
≥ 65 microns |
|
Système d'entraînement |
Entraînement de rotation |
|
Type de fondation |
Pieu coulé en place / Pieu en acier |
|
Système de contrôle |
|
|
Système de contrôle |
MCU |
|
Mode de suivi |
Contrôle du temps en boucle fermée + GPS |
|
Précision du suivi |
<2° |
|
Communication |
Sans fil (ZigBee, LoRa) ; filaire (RS485) |
|
Acquisition de poudre |
Alimentation externe / Alimentation en chaîne / Auto-alimenté |
|
Rangement automatique la nuit |
Oui |
|
Rangement automatique en cas de vents violents |
Oui |
|
Retour en arrière optimisé |
Oui |
|
Degré de protection |
IP65 |
|
Température de fonctionnement |
-30°C-65°C |
|
Anémomètre |
Oui |
|
Consommation d'énergie |
0,3 kWh par jour |
