Accueil
/Système solaire photovoltaïque

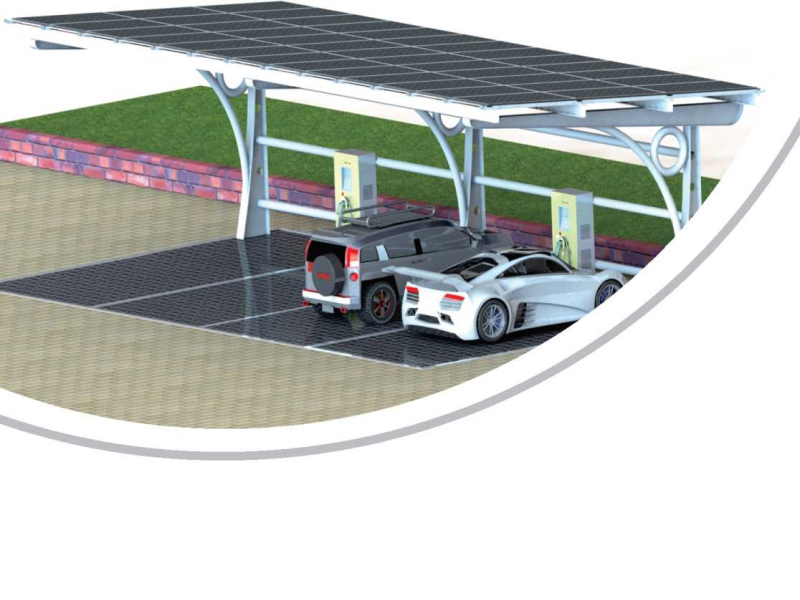

/Carport solaire photovoltaïque
/Carport solaire photovoltaïque
Caractéristiques
·Intégration photovoltaïque au bâtiment, belle apparence
·Excellente combinaison avec des modules photovoltaïques pour carport avec une bonne production d'énergie
·La production d’énergie photovoltaïque est économe en énergie et respectueuse de l’environnement
·Pas d'émissions, pas de bruit, pas de pollution
·Peut fournir de l'électricité au réseau, gagner des factures grâce à l'énergie solaire
Application
·Usine
·Station balnéaire
·Bâtiment commercial
·Centre de conférences
·Immeuble de bureaux
·Parking à ciel ouvert
·Hôtel
Paramètres du système
|
Puissance du système |
21,45 kW |
|
Puissance des panneaux solaires |
550 W |
|
Nombre de panneaux solaires |
39 片 |
|
Câble photovoltaïque CC |
1 ENSEMBLE |
|
connecteur MC4 |
1 ENSEMBLE |
|
Puissance de sortie nominale de l'onduleur |
20 kW |
|
Puissance apparente de sortie maximale |
22 kVA |
|
Tension nominale du réseau |
3/N/PE, 400 V |
|
Fréquence nominale du réseau |
50 Hz |
|
Efficacité maximale |
98,60% |
|
Protection contre l'effet d'île |
OUI |
|
Protection de connexion inverse CC |
OUI |
|
Protection contre les courts-circuits CA |
OUI |
|
Protection contre les courants de fuite |
OUI |
|
Niveau de protection contre les intrusions |
IP66 |
|
Température de fonctionnement |
-25~+60°C |
|
Méthode de refroidissement |
Refroidissement naturel |
|
Altitude maximale de travail |
4 km |
|
Communication |
4G (en option)/WiFi (en option) |
|
Câble à âme en cuivre de sortie CA |
1 ENSEMBLE |
|
Boîte de distribution |
1 ENSEMBLE |
|
Pile de chargement |
2 ensembles de piles de charge CC intégrées de 120 kW |
|
Tension d'entrée et de sortie de la pile de charge |
Tension d'entrée : 380 Vca Tension de sortie : 200-1000 V |
|
Matériel auxiliaire |
1 ENSEMBLE |
|
Type de montage photovoltaïque |
Montage en aluminium/acier au carbone (un jeu) |
Caractéristiques et caractéristiques Grande adaptabilité Grande adaptabilité Adaptabilité de la différence de gradient aux terrains accidentés dans la direction NS jusqu'à 15 % Haute stabilité L'entraînement multipoint augmente considérablement la résistance à la torsion du vent et la vitesse critique du vent Compatibilité Compatible avec les modules solaires à cellules 182/210 mm Accessibilité Sans obstacle parmi les trackers indépendants, facile à construire et à entretenir Fiabilité Le système de contrôle indépendant permet de surveiller le fonctionnement, de détecter les points de défaut à temps et de réduire les pertes de puissance de sortie Suivi intelligent Ajustez l'angle d'inclinaison de manière intelligente et opportune en fonction du terrain et des données météorologiques pour augmenter la puissance de sortie. Conception raisonnable La stabilité est assurée par une conception structurelle exclusive et un test rigoureux en soufflerie Structure du tracker Technologie de suivi Tracker à axe unique horizontal Tension du système 1000V/1500V Portée de suivi ±45° Vitesse du vent de travail 18 m/s (personnalisable) Vitesse maximale du vent 45 m/s (ASCE 7-10) Modules par tracker ≤120 modules (personnalisables) Principaux matériaux Acier galvanisé à chaud Q235B/Q355B, revêtu de Zn-AI-Mg Épaisseur moyenne du revêtement ≥ 65 microns Système d'entraînement Entraînement de rotation / Actionneur linéaire Type de fondation Pieu coulé en place / Pieu en acier Système de contrôle Système de contrôle MCU Mode de suivi Contrôle du temps en boucle fermée + GPS Précision du suivi
Étapes d'installation Types d'hémorroïdes PHC Détails techniques Description de la conception : 1. Applicable aux bassins d'eau, aux marais, aux zones humides ou aux zones de boue profonde. 2. Particulièrement adapté aux zones sujettes aux inondations. Ins installation G rond Fondation Pieu monté / Pieu en béton haut (H≥600mm) Charge de vent jusqu'à 60 MS Charge de neige 1.4 kn /m² Normes GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017 Matériel Aluminium anodisé AL6005-T5, acier galvanisé à chaud, acier prélaqué Zn-Al-Mg, acier inoxydable SUS304 Garantie Garantie de 10 ans Référence du projet
Site d'installation Toit Taper Non réglable Taille Personnalisé Couleur Nature Matériel SUS304 Certification ISO9001 Garantie Durée de vie de 10 ans et 20 ans
Système solaire de toit en étain comprenant des pieds en L, des rails, des connecteurs de rail, etc. Nous pouvons fournir une conception gratuite du système de toiture complet.
Site d'installation Toit Taper Réglable Taille Personnalisé Couleur Nature Matériel SUS304 Certification ISO9001 Garantie Durée de vie de 10 ans et 20 ans
Pinces de toit SolFirsTech-RC Dimensions (mm) UN B C D SolFirsTech-RC-01 18 13,5 10,5 10 SolFirsTech-RC-0 2 26 12 10,5 18 SolFirsTech-RC-0 3 35 21,6 2,5 31,5 SolFirsTech-RC-0 4 16.3 16.3 2,5 12 SolFirsTech-RC-0 5 15 12.2 10 10 Détails techniques Installation Toiture en métal Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison Parallèle à la surface du toit Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Avec une variété de supports de toit en tôle différents, Système de montage pour toit en tôle SolFirsTech peut se rencontrer toiture métallique trapézoïdale ou ondulée et toiture à joint debout demande avec ou sans pénétration sur les toitures.
Caractéristiques ·Intégré, installation et maintenance faciles, faible coût d'exploitation, haute efficacité et sécuritaire, économique et pratique ·Pompage d'eau de puits profond pour répondre aux besoins d'irrigation des terres agricoles ou de consommation par les humains et les animaux, résoudre efficacement le problème de l'approvisionnement en eau dans les zones dépourvues d'eau et d'électricité ·Sans bruit, sans autres dangers publics, économie d'énergie, respectueux de l'environnement et une large gamme d'applications Application ·Zones de pénurie d'eau et de pénurie d'électricité ·Pompé pour les eaux profondes Spécifications du système de pompage solaire CC Puissance des panneaux solaires 500 W 800 W 1000W 1500W Tension du panneau solaire 42-100 V 63-150V Puissance nominale de la pompe à eau 300 W 550 W 750 W 1100W Tension nominale de la pompe à eau DC48V DC72V Levée maximale de la pompe à eau 35 m 50 m 72 m Débit maximal de la pompe à eau 3 m 3 /h 3,2 m 3 / h 5 m 3 /h Diamètre extérieur de la pompe à eau 3 pouces Diamètre de sortie de la pompe 1 pouce Matériau de la pompe à eau Acier inoxydable Pompe transportant le fluide Eau Type de montage photovoltaïque Montage au sol
SolFirsTechPVROOF est une gamme de toitures BIPV combinant structure du bâtiment et production d'énergie, offrant des fonctions de protection contre le vent, la neige, l'eau et la lumière. Cette gamme présente une structure compacte, une esthétique soignée et une grande adaptabilité à la plupart des sites. Éclairage naturel + solaire photovoltaïque, une substitution écologique au puits de lumière traditionnel.
Pinces de toit SolFirsTech-RC Dimensions (mm) UN B C(°) SolFirsTech-RC-08 28 34 122 SolFirsTech-RC-0 9 20 20 123 SolFirsTech-RC- 10 20 20 123 SolFirsTech-RC- 11 25 23,8 132 SolFirsTech-RC- 18 22 16 120 SolFirsTech-RC- 21 52 12 135 SolFirsTech-RC- 22 33,7 18 135 SolFirsTech-RC- 23 33,7 18 135 Détails techniques Installation Toiture en métal Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison Parallèle à la surface du toit Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Traqueur à deux axes
Installation facile, toutes sortes de pieux vissés au sol galvanisés à chaud de longueur.
