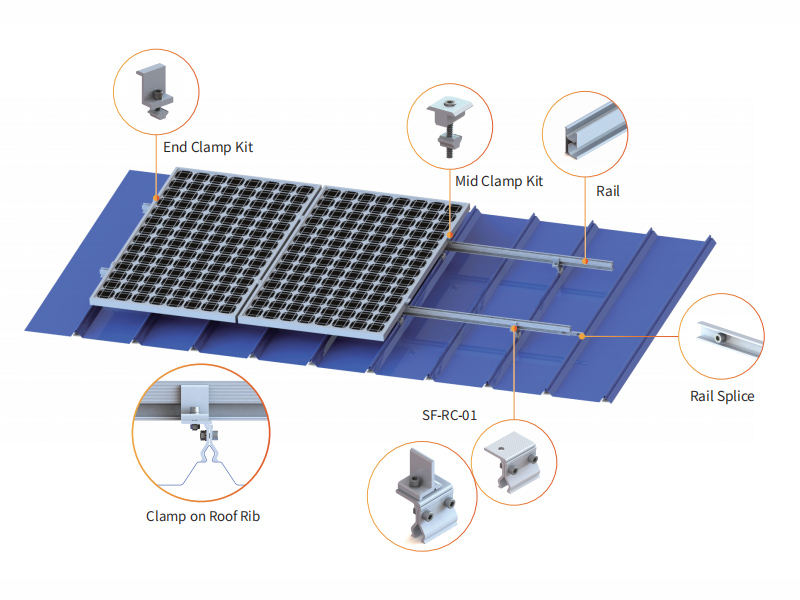

Pinces de toit SolFirsTech-RC
|

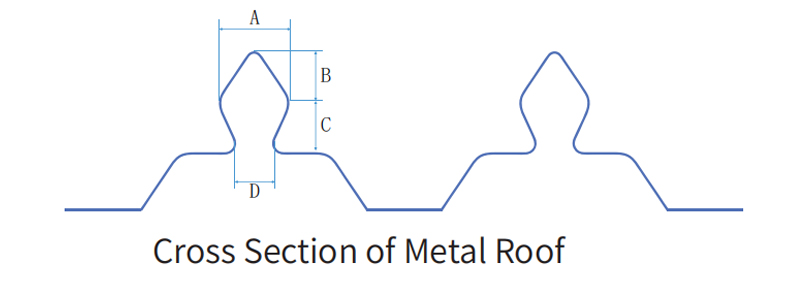

Dimensions (mm) |
UN |
B |
C |
D |
|

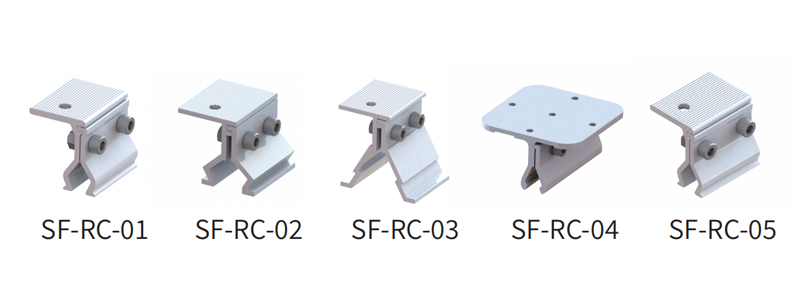

SolFirsTech-RC-01 |
18 |
13,5 |
10,5 |
10 |
|
SolFirsTech-RC-0 2 |
26 |
12 |
10,5 |
18 |
|
SolFirsTech-RC-0 3 |
35 |
21,6 |
2,5 |
31,5 |
|
SolFirsTech-RC-0 4 |
16.3 |
16.3 |
2,5 |
12 |
|
SolFirsTech-RC-0 5 |
15 |
12.2 |
10 |
10 |
|
Détails techniques |
|
|
Installation |
Toiture en métal |
|
Charge de vent |
jusqu'à 60 m/s |
|
Charge de neige |
1,4 kN/m² |
|
Angle d'inclinaison |
Parallèle à la surface du toit |
|
Normes |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Matériel |
Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 |
|
Garantie |
10 Années de garantie |
Traqueur horizontal à axe unique
Caractéristiques ·Tension de démarrage ultra-faible, plage de tension ultra-large ·Prise en charge de la fonction anti-reflux ·Prend en charge plusieurs méthodes de communication RS485, Wi-Fi et GPRS ·Technologie de stabilisation automatique de la tension, adaptable au réseau complexe ·AFCI intégré, peut prévenir 99 % des risques d'incendie (en option) ·Facile à installer et à entretenir Application ·Ménage ·Serre potagère ·Étang à poissons Puissance du système 3,6 kW 6 kW 10 kW 15 kW 20 W 30 kW Puissance des panneaux solaires 450 W 430 W 420 W Nombre de panneaux solaires 8 PCS 14 pièces 24 pièces 36 pièces 48 pièces 72 pièces Câble photovoltaïque CC 1 ENSEMBLE connecteur MC4 1 ENSEMBLE Puissance de sortie nominale de l'onduleur 3 kW 5 kW 8 kW 12 kW 17 kW 25 kW Puissance apparente de sortie maximale 3,3 kVA 5,5 kVA 8,8 kVA 13,2 kVA 18,7 kVA 27,5 kVA Tension nominale du réseau 1/N/PE.220V 3/N/PE, 400 V Plage de tension du réseau 180~276 Vca 270 〜 480 Vca Fréquence nominale du réseau 50 Hz Plage de fréquences du réseau 45~55 Hz Efficacité maximale 98,20% 98,50% Protection contre l'effet d'île OUI Protection de connexion inverse CC OUI Protection contre les courts-circuits CA OUI Protection contre les courants de fuite OUI Niveau de protection IP65 Température de fonctionnement -25 〜 +60°C Méthode de refroidissement Refroidissement naturel Altitude maximale de travail 4 km Communication 4G (en option)/WiFi (en option) Câble à âme en cuivre de sortie CA 1 ENSEMBLE Boîte de distribution 1 ENSEMBLE Matériel auxiliaire 1 ENSEMBLE Type de montage photovoltaïque Montage en aluminium/acier au carbone (un jeu)

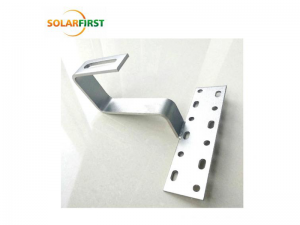

Site d'installation Toit en tuiles Taper Non réglable Taille Personnalisé Couleur Nature Matériel SUS304 Certification ISO9001 Garantie Durée de vie de 10 ans et 20 ans
Détails techniques Description de la conception : Cette solution est applicable sur un toit au sol ou en béton avec une faible inclinaison. Structure légère, forte résistance, bonne flexibilité. Installation Sol / Toiture en béton Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison 0~60° Normes UN GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Étapes d'installation Détails techniques Installation Sol Fondation Vis à béton / Béton Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Matériel Acier galvanisé à chaud, aluminium anodisé AL6005-T5, acier pré-revêtu Zn-Al-Mg, Garantie 10 Années de garantie
Structure de montage de panneau solaire au sol en aluminium/acier galvanisé de haute qualité
Caractéristiques et fonctionnalités Haute stabilité Supports triangulaires et structure simple pour une plus grande stabilité Fiabilité Le système de contrôle indépendant permet de surveiller le fonctionnement, de détecter les points de défaut à temps et de réduire les pertes de puissance de sortie. Suivi intelligent Ajustez l'angle d'inclinaison de manière intelligente et opportune en fonction du terrain et de la météo Structure du tracker Technologie de suivi Tracker à axe unique incliné Tension du système 1000V/1500V Portée de suivi ±45° Angle d'inclinaison Azimut 5-25° Vitesse du vent de travail 18 m/s (personnalisable) Vitesse maximale du vent 40 m/s (ASCE 7-10) Modules par tracker Modules W20 (personnalisables) Principaux matériaux Acier galvanisé à chaud Q235B/Q355B revêtu de Zn-Al-Mg Épaisseur moyenne du revêtement ≥ 65 microns Système d'entraînement Entraînement de rotation Type de fondation Pieu coulé en place / Pieu en acier Système de contrôle Système de contrôle MCU Mode de suivi Contrôle du temps en boucle fermée + GPS Précision du suivi
Caractéristiques ·Système hybride éolien-solaire stable et fiable ·Rentable ·Déploiement flexible · Gamme d'applications multiples ·Faible coût d'entretien ·Niveau d'intégration système élevé, petite superficie Application ·Démonstration de recherche scientifique ·Station de base de communication ·Alimentation électrique domestique ·Suivi hydrologique ·Prévention des incendies de forêt ·Poste de garde frontière ·Alimentation électrique de l'île Paramètres du système Puissance des panneaux solaires 200 W 250 W 250 W Nombre de panneaux solaires 2 PCS 4 pièces 6 pièces Éolienne à axe horizontal 1 kW 2 kW 3 kW Câble photovoltaïque CC 1 ENSEMBLE connecteur MC4 1 ENSEMBLE Contrôleur hybride éolien et solaire 1 kW 2 kW 3 kW Batterie au lithium/batterie au plomb (gel) 24 V 48V Capacité de la batterie 200 Ah 200 Ah 300 Ah Tension côté entrée CA de l'onduleur 170-275 V Fréquence côté entrée CA de l'onduleur 45-65 Hz Puissance de sortie nominale de l'onduleur hors réseau 1 kW 2 kW 3 kW Puissance apparente de sortie maximale côté hors réseau 1,2 kVA, 30 s 2,4 kVA, 30 s 3,6 kVA, 30 s Tension de sortie nominale côté hors réseau 1/N/PE, 220 V Fréquence de sortie nominale côté hors réseau 50 Hz Heure de commutation
SolFirsTech Système de montage pour abri d'auto Présentation du produit SolFirsTech se spécialise dans la fabrication et la conception de montages de carports pour répondre aux besoins de diverses installations de montage sur poteau.
Site d'installation Toit Taper Non réglable Taille Personnalisé Couleur Nature Matériel SUS304 Certification ISO9001 Garantie Durée de vie de 10 ans et 20 ans
Pinces de toit SolFirsTech-RC Détails techniques Installation Toiture en métal Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m ² Angle d'inclinaison Parallèle à la surface du toit Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Les solutions de façades en verre photovoltaïque de la série SolFirsTechPVROOM allient structure du bâtiment et production d'électricité, et offrent des fonctions de protection contre le vent, la neige, l'eau et la lumière. Cette série présente une structure compacte, une esthétique soignée et une grande adaptabilité à la plupart des sites. Mur-rideau + solaire photovoltaïque, une substitution écologique au système de mur-rideau en verre.
