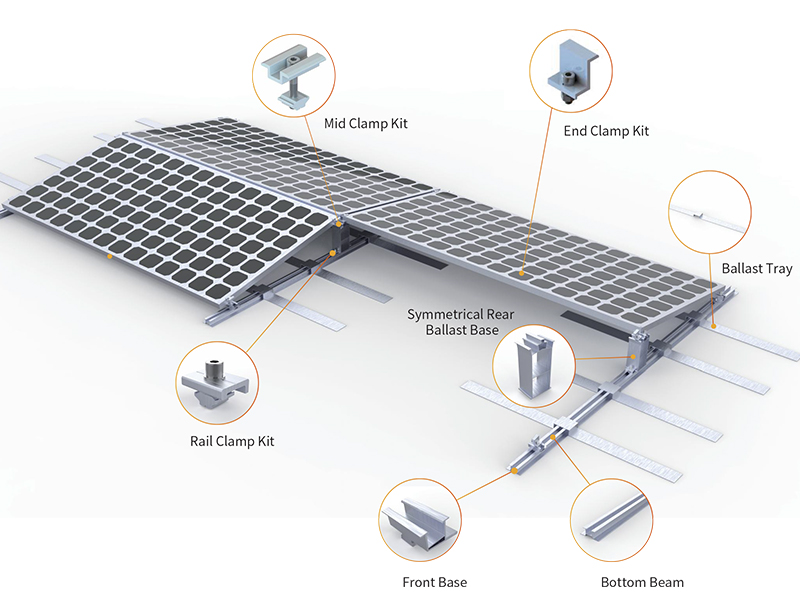

Description de la conception : Convient au système ballasté bidirectionnel à chevrons, qui peut mieux résister efficacement à l'effet de la pression négative du vent
|
|
|
|
Description de la conception : Convient au système ballasté bidirectionnel à chevrons, qui peut mieux résister efficacement à l'effet de la pression négative du vent |
|
|
Installation |
Sol /Toiture en béton |
|
Vent Charger |
jusqu'à 60 m/s |
|
Charge de neige |
1,4 kN/m² |
|
T ilt Angle |
5 ° , 10° , 1 5° |
|
Normes |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Matériel |
Aluminium anodisé A L6005-T5, acier inoxydable SUS304 |
|
Garantie |
Garantie de 10 ans |
Structure de type multi-lignes La conception de l'installation de modules à plusieurs rangées peut augmenter le taux d'utilisation des terres, améliorer l’efficacité de la production d’électricité et accroître les avantages économiques. Angle d'inclinaison recommandé : Moins de 15° Environnement recommandé : Charge de neige et de vent élevée. Structure de type l La structure est fixée par deux ouvertures postes. C'est stable et pratique en cours d'installation. Environnement recommandé : Faible charge de neige et de vent. Technologie Détails techniques Installation Sol d Charge de vent jusqu'à 60 m/s Charge de neige 1 .4kn/m² Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Année d Aisé aluminium AL 6005-T5 , Acier galvanisé à chaud, S acier inoxydable SUS304 Garantie 1 0 Années de garantie
Site d'installation Toit Taper Non réglable Taille Personnalisé Couleur Nature Matériel SUS304 Certification ISO9001 Garantie Durée de vie de 10 ans et 20 ans
Pinces de toit SolFirsTech-RC Dimensions (mm) UN B C(° ） SolFirsTech-RC-15 76 21(R) 112 SolFirsTech-RC-16 76 21(R) 112 Détails techniques Installation Toiture en métal Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison Parallèle à la surface du toit Normes GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Détails techniques Description de la conception : Cette solution est applicable sur un toit au sol ou en béton avec une faible inclinaison. Structure légère, forte résistance, bonne flexibilité. Installation Sol / Toiture en béton Charge de vent jusqu'à 60 m/s Charge de neige 1,4 kN/m² Angle d'inclinaison 0~60° Normes UN GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Matériel Aluminium anodisé AL 6005-T5, acier inoxydable SUS304 Garantie 10 Années de garantie
Caractéristiques et fonctionnalités Grande adaptabilité S'adapte à presque tous les terrains Haute stabilité Structure à chevrons, support multipoint, conception en forme de maille carrée Accessibilité Sans obstacle parmi les trackers indépendants, facile à construire et à entretenir Fiabilité Ajustez l'angle d'inclinaison de manière intelligente et opportune en fonction du terrain et des données météorologiques pour augmenter la puissance de sortie. Suivi intelligent Ajustez l'angle d'inclinaison de manière intelligente et opportune en fonction du terrain et des données météorologiques pour augmenter la puissance de sortie. Structure du tracker Technologie de suivi Tracker à deux axes Tension du système 1000V/1500V Portée de suivi Azimut ±120°, Élévation 0-60° Vitesse du vent de travail 18 m/s (personnalisable) Vitesse maximale du vent 35 m/s (ASCE 7-10) Modules par tracker Modules W40 (personnalisables) Principaux matériaux Acier galvanisé à chaud Q235B/Q355B, revêtu de Zn-Al-Mg Épaisseur moyenne du revêtement ≥ 65 microns Système d'entraînement Fondation indépendante Type de fondation Pieu coulé en place / Pieu en acier Système de contrôle Système de contrôle MCU Mode de suivi Contrôle du temps en boucle fermée + GPS Précision du suivi
Différents toits en tuiles nécessitent différents crochets de tuiles, en fonction du moule du toit en tuiles, vous pouvez choisir le crochet approprié en fonction de votre type de toit.
Étapes d'installation Accessoires Détails techniques Installation G rond Fondation Pieu vissé / Béton été Charge de vent jusqu'à 60 MS Charge de neige 1.4 kn /m² Normes GB50009-2012,EN1990:2002,ASE7-05,AS/NZS1170,JIS C8955:2017,GB50017-2017 Matériel Aluminium anodisé AL6005-T5, acier galvanisé à chaud, acier prélaqué Zn-Al-Mg, acier inoxydable SUS304 Garantie Garantie de 10 ans
La qualité exceptionnelle de l'acier inoxydable et de l'aluminium garantit le montage le plus durable. Veuillez choisir le produit adapté à votre toiture. Ou dites-nous simplement les détails de votre toit et nous choisirons celui qui vous convient le mieux.
Les abris solaires offrent une solution flexible, simple et abordable pour le montage de systèmes solaires. Ils exploitent les parkings existants pour produire de l'énergie renouvelable et offrent un espace de stationnement ombragé ou couvert pour les voitures, les recharges électriques et les systèmes solaires photovoltaïques.
Conduisez l’électricité statique du support vers le sol. SolFirsTech-FL-GC-01 SolFirsTech-FL-GC-02 SolFirsTech-FL-GC-03 SolFirsTech-FL-GC-04 SolFirsTech-FL-GC-05 SolFirsTech-FL-GC-06 SolFirsTech-FL-GC-07 SolFirsTech-FL-GC-08 SolFirsTech-FL-GC-09 SolFirsTech-FL-GC-10 SolFirsTech-FL-GC-11 SolFirsTech-FL-GC-12
Supports de pieds en L pour montage solaire sur toit en étain, installation très facile.
Caractéristiques ·Intégration photovoltaïque au bâtiment, belle apparence ·Excellente combinaison avec des modules photovoltaïques pour carport avec une bonne production d'énergie ·La production d’énergie photovoltaïque est économe en énergie et respectueuse de l’environnement ·Pas d'émissions, pas de bruit, pas de pollution ·Peut fournir de l'électricité au réseau, gagner des factures grâce à l'énergie solaire Application ·Usine ·Station balnéaire ·Bâtiment commercial ·Centre de conférences ·Immeuble de bureaux ·Parking à ciel ouvert ·Hôtel Paramètres du système Puissance du système 21,45 kW Puissance des panneaux solaires 550 W Nombre de panneaux solaires 39 片 Câble photovoltaïque CC 1 ENSEMBLE connecteur MC4 1 ENSEMBLE Puissance de sortie nominale de l'onduleur 20 kW Puissance apparente de sortie maximale 22 kVA Tension nominale du réseau 3/N/PE, 400 V Fréquence nominale du réseau 50 Hz Efficacité maximale 98,60% Protection contre l'effet d'île OUI Protection de connexion inverse CC OUI Protection contre les courts-circuits CA OUI Protection contre les courants de fuite OUI Niveau de protection contre les intrusions IP66 Température de fonctionnement -25~+60°C Méthode de refroidissement Refroidissement naturel Altitude maximale de travail 4 km Communication 4G (en option)/WiFi (en option) Câble à âme en cuivre de sortie CA 1 ENSEMBLE Boîte de distribution 1 ENSEMBLE Pile de chargement 2 ensembles de piles de charge CC intégrées de 120 kW Tension d'entrée et de sortie de la pile de charge Tension d'entrée : 380 Vca Tension de sortie : 200-1000 V Matériel auxiliaire 1 ENSEMBLE Type de montage photovoltaïque Montage en aluminium/acier au carbone (un jeu)
