Cette série de produits est une solution de montage pour l'installation de modules solaires photovoltaïques, d'onduleurs, de boîtiers de combinaison, de tranSolFirsTechormers, de câbles sur l'eau, tels que les barrages, les lacs, les étangs, les réservoirs et les zones d'affaissement des mines de charbon.
Numéro d'article:
SF-FLM-TGW02Paiement:
T/TOrigine du produit:
ChinaCouleur:
NormalPort d'expédition:
Xiamen,ChinaDelai:
within 20 working days

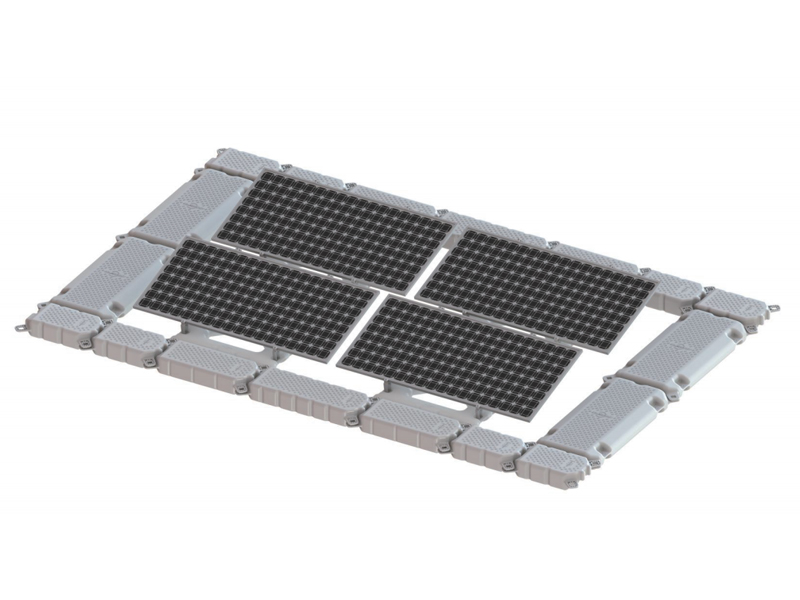

Système de montage flottant

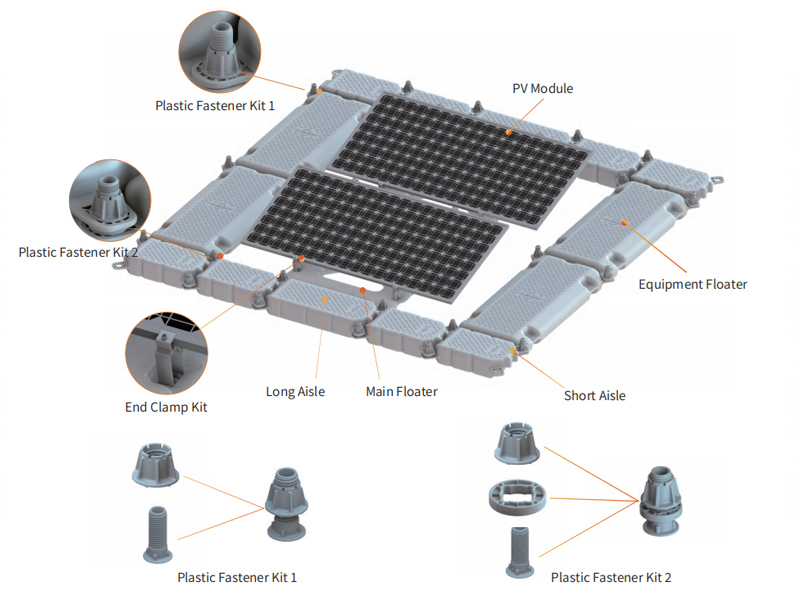

Structure

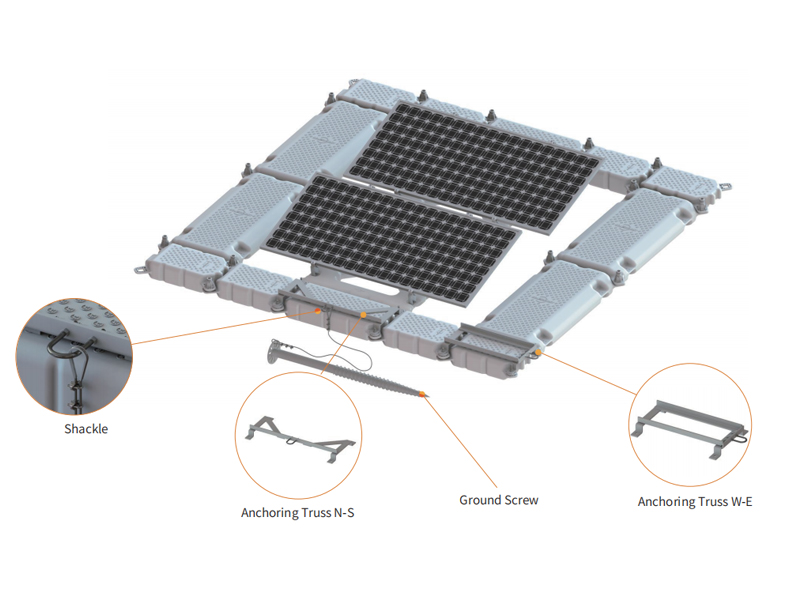

Système d'ancrage

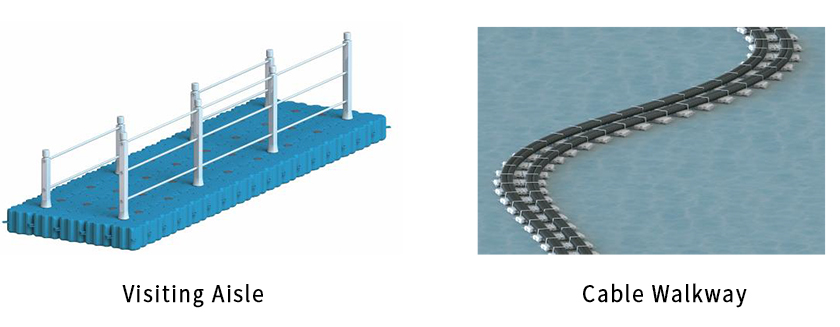

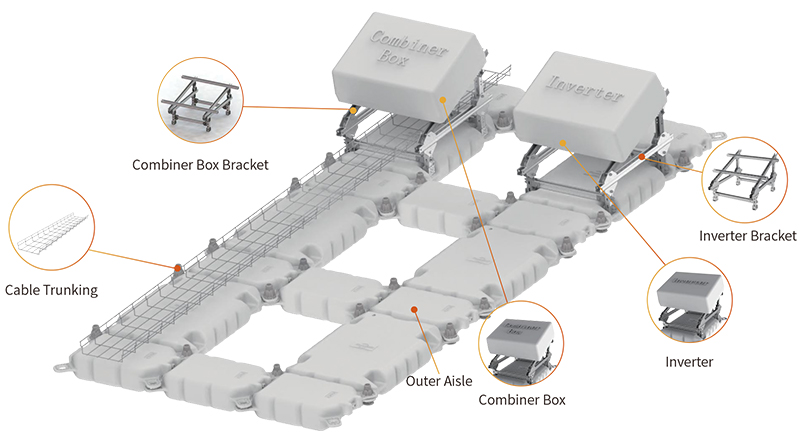

Support de boîtier de combinaison, goulotte de câbles, allée

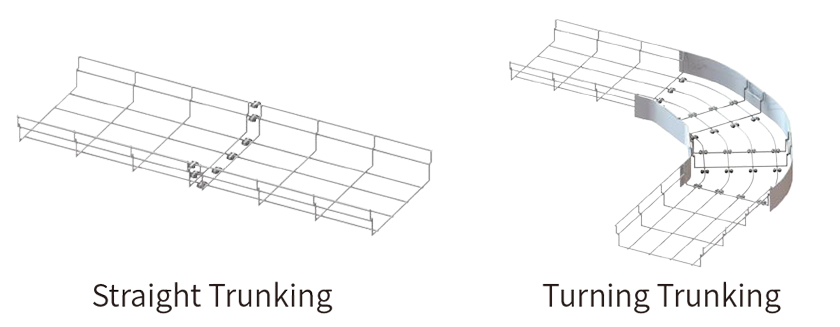

Types de goulottes
|
Détails techniques |
|
|
Description de la conception : 1. Réduisez l'évaporation de l'eau et utilisez l'effet de refroidissement de l'eau pour augmenter la production d'énergie. 2. Le support est fabriqué en alliage d'aluminium pour une résistance au feu. 3. Facile à installer sans équipement lourd ; sûr et pratique à entretenir. |
|
|
Installation |
Surface de l'eau |
|
Hauteur des vagues de surface |
≤ 0,5 m |
|
Débit de surface |
≤ 0,5 m/s |
|
Charge de vent |
≤36 m/s |
|
Charge de neige |
≤ 0,45 kn/m² |
|
Angle d'inclinaison |
0~25° |
|
Normes |
GB50009-2012,EN1990 :2002,ASE7-05,AS/NZS1170,JIS C8955 :2017 |
|
Matériel |
PEHD, aluminium anodisé AL6005-T5, acier inoxydable SUS304 |
|
Garantie |
10 Années de garantie |
Caractéristiques:
1. Installation facile : chaque rangée de modules peut être connectée en plusieurs rangées (2 rangées à 5 rangées), ce qui est pratique pour l'installation.
2. Prix inférieur : en raison des caractéristiques de la rangée continue, la quantité de corps flottants est réduite et le coût est réduit en conséquence.
Il est recommandé d'installer SolFirsTech-FLM-TGW02 dans des conditions de zone d'eau limitée, de faible charge de vent et d'environnement climatique approprié pour réduire les coûts.
Avantages
Le système photovoltaïque flottant sur l’eau est différent des projets de production d’énergie photovoltaïque au sol et sur le toit.
Avec la diminution de l'utilisation des ressources foncières, les terrains disponibles pour la construction de centrales photovoltaïques se raréfieront à l'avenir. Parallèlement, les avantages des systèmes photovoltaïques flottants sur l'eau suscitent peu à peu l'intérêt de l'industrie photovoltaïque.
Les produits flottants développés par SolFirsTech présentent les avantages suivants selon l'évolution du marché :
1. Économiser les ressources foncières et réduire l’impact sur l’environnement écologique de l’eau.
2. Le recouvrement des modules photovoltaïques peut réduire l’évaporation et la reproduction des algues.
3. Fonctionnement et entretien pratiques, la centrale photovoltaïque est construite sur l'eau, ce qui peut réduire la pollution par la poussière des composants et faciliter le nettoyage des composants.
4. Économisez des coûts.
5. Matériaux recyclables, faciles à démonter et à assembler.
6. Aucune pollution des sources d’eau, eau potable compatible avec les aliments et ressources en eau douce naturelle.

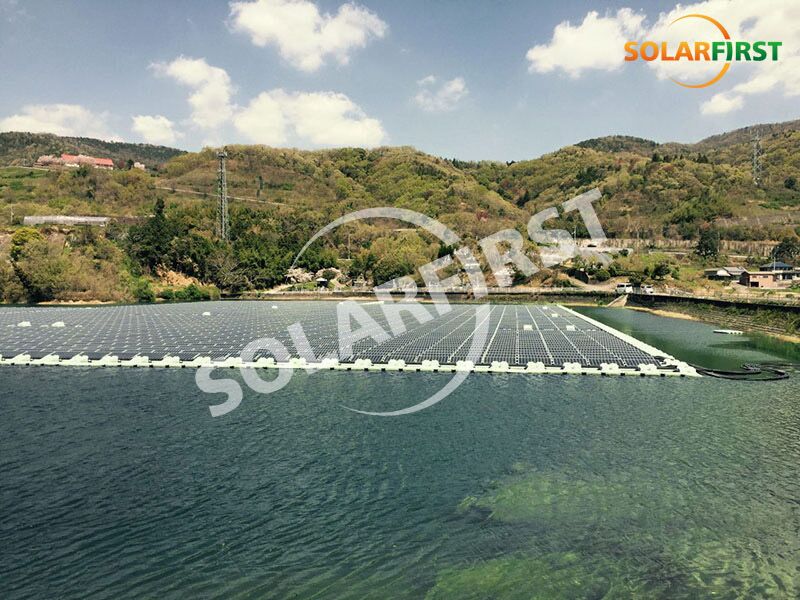

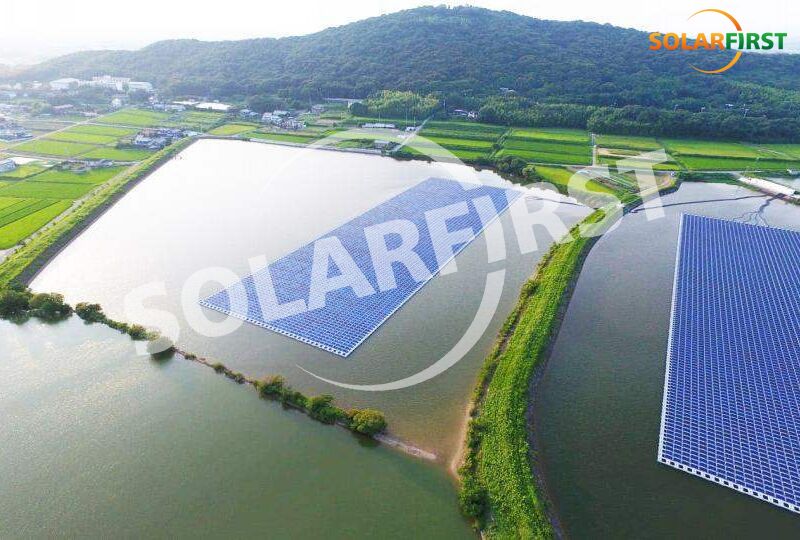

Référence du projet
Le système photovoltaïque flottant sur l’eau est différent des projets de production d’énergie photovoltaïque au sol et sur le toit. Avec la diminution de l'utilisation des ressources foncières, les terrains disponibles pour la construction de centrales photovoltaïques se raréfieront à l'avenir. Parallèlement, les avantages des systèmes photovoltaïques flottants sur l'eau suscitent peu à peu l'intérêt de l'industrie photovoltaïque.
