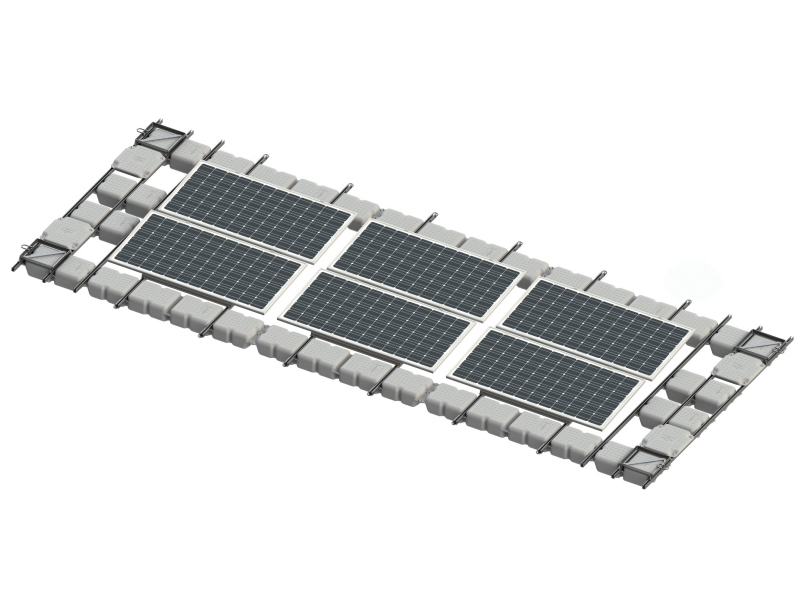

Système de montage flottant

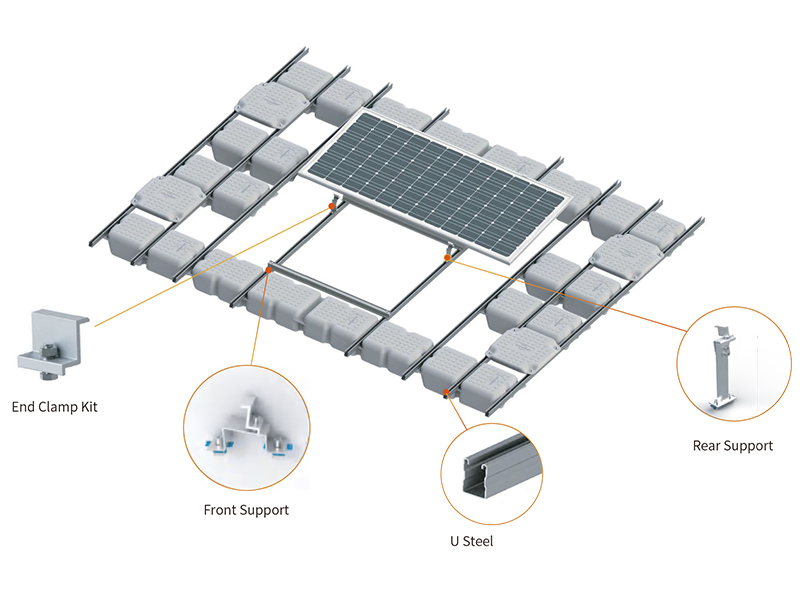

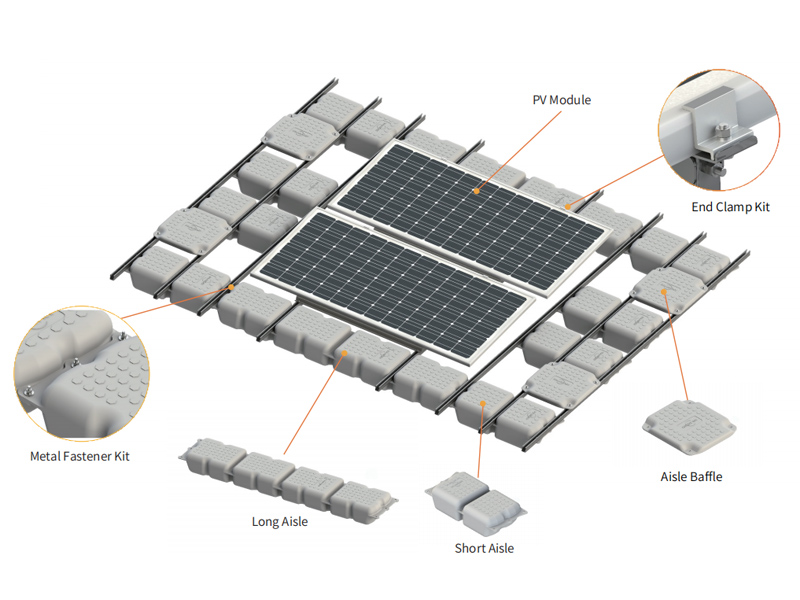

Structure

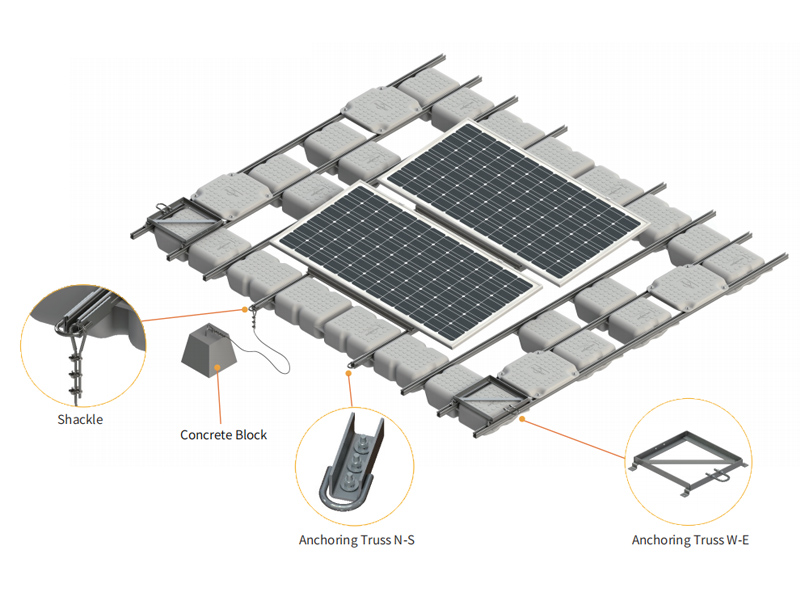

Système d'ancrage

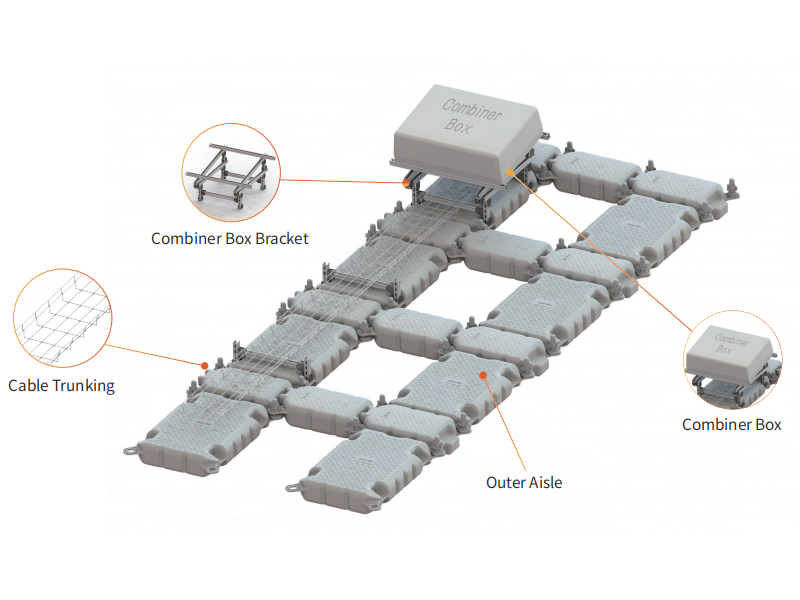

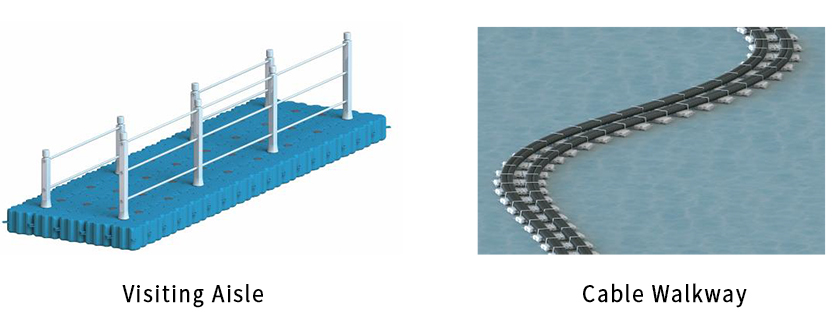

Support de boîtier de combinaison, goulotte de câbles, allée

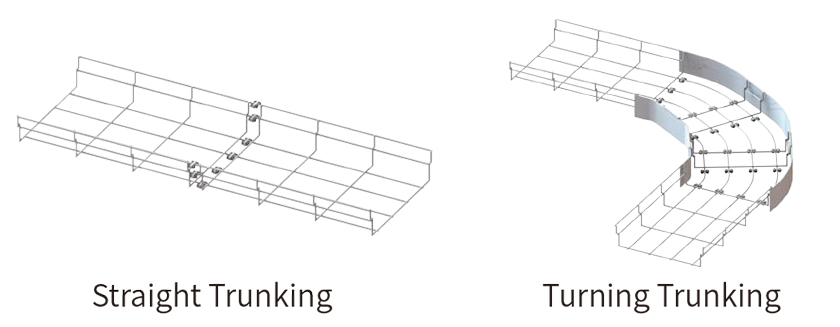

Types de goulottes
Détails techniques
Description de la conception : 1. Réduisez l'évaporation de l'eau et utilisez l'effet de refroidissement de l'eau pour augmenter la production d'énergie.
2.
Le support est fabriqué en alliage d'aluminium pour une résistance au feu.
3.
Facile à installer sans équipement lourd ; sûr et pratique à entretenir.
Installation
Surface de l'eau
Hauteur des vagues de surface
≤ 0,5 m
Débit de surface
≤ 0,5 m/s
Charge de vent
≤36 m/s
Charge de neige
≤ 0,45 kn/m²
Angle d'inclinaison
0~25°
Normes
GB50009-2012,EN1990 :2002,ASE7-05,AS/NZS1170,JIS C8955 :2017
Matériel
PEHD, aluminium anodisé AL6005-T5, acier inoxydable SUS304
Garantie
10
Années de garantie

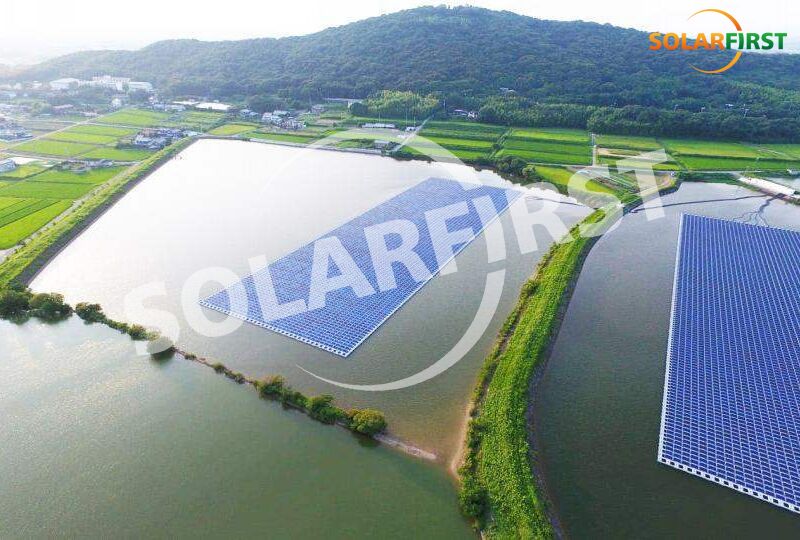

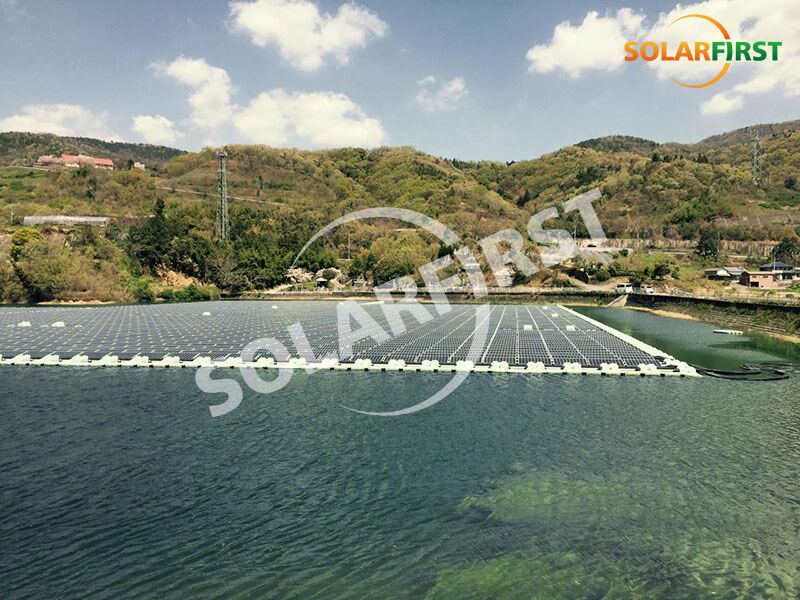

Référence du projet
Le système photovoltaïque flottant sur l’eau est différent des projets de production d’énergie photovoltaïque au sol et sur le toit. Avec la diminution de l'utilisation des ressources foncières, les terrains disponibles pour la construction de centrales photovoltaïques se raréfieront à l'avenir. Parallèlement, les avantages des systèmes photovoltaïques flottants sur l'eau suscitent peu à peu l'intérêt de l'industrie photovoltaïque.
Cette série de produits est une solution de montage pour l'installation de modules solaires photovoltaïques, d'onduleurs, de boîtiers de combinaison, de tranSolFirsTechormers, de câbles sur l'eau, tels que les barrages, les lacs, les étangs, les réservoirs et les zones d'affaissement des mines de charbon.
